ТОЧКОВІ, ЛІНІЙНІ ТА ВБУДОВАНІ СВІТИЛЬНИКИ

Точкові, лінійні та вбудовані світильники є основою сучасного архітектурного освітлення, пропонуючи різноманітні рішення для функціонального та декоративного підсвічування. Кожен тип має свої унікальні конструктивні особливості та сфери застосування. Точкові світильники, також відомі як даунлайти або споти, характеризуються компактними розмірами та спрямованим світлом. Вони ідеальні для акцентного освітлення, підкреслення окремих елементів інтер’єру або створення загального розсіяного фону при множинному розміщенні. Залежно від конструкції, вони можуть бути поворотними (карданними) або фіксованими, з можливістю димування та зміни колірної температури. Корпуси зазвичай виготовляються з алюмінію, сталі або полімерних матеріалів, а джерелом світла найчастіше слугують LED-модулі або галогенні лампи.

Лінійні світильники — це подовжені світлові прилади, які створюють рівномірне, безперервне освітлення. Вони набули широкої популярності завдяки своїй здатності формувати світлові лінії, що візуально структурують простір. До цієї категорії входять світлодіодні стрічки, трекові системи, профілі для вбудовування та підвісні лінійні світильники. Їх використовують для основного освітлення великих площ, підсвічування робочих поверхонь, фасадів будівель або створення геометричних світлових акцентів. Профілі для лінійних світильників виготовляються з анодованого алюмінію, що забезпечує ефективне тепловідведення та довговічність LED-елементів. Світлорозсіювачі можуть бути матовими, опаловими або прозорими, забезпечуючи різні кути розсіювання світла.

Вбудовані світильники — це категорія, що охоплює як точкові, так і лінійні рішення, які інтегруються безпосередньо в поверхні стель, стін, підлоги або меблів. Їхня головна перевага — мінімальна візуальна присутність та можливість створення ‘невидимого’ світла. Вони вимагають точного проєктування та професійного монтажу, оскільки більша частина світильника прихована. Прикладами є LED-панелі, гіпсові світильники, що фарбуються в колір стелі, або спеціальні профілі для натяжних стель. Для забезпечення безпеки та відповідності стандартам, важливо враховувати ступінь захисту від пилу та вологи (IP-рейтинг), особливо для вбудовування у вологі зони, а також ефективність тепловідведення, щоб уникнути перегріву та деградації LED-елементів. Наприклад, для встановлення у підлогу використовуються вбудовані світильники з IP67, здатні витримувати значні механічні навантаження та вплив вологи. Вибір правильного матеріалу для корпусу та розсіювача критично впливає на естетику та функціональність кінцевого рішення.

Інтеграція вбудованих світильників у сучасні проєкти дизайну інтер’єру передбачає не лише естетичні, але й суто інженерні рішення. Так, у гіпсокартонних стелях часто використовуються світильники з мінімальною глибиною вбудовування (до 30 мм) для збереження простору за підвісною стелею. Для дерев’яних конструкцій важлива наявність термоізоляційного кожуха для запобігання пожежі. Загалом, технічні вимоги до вбудовуваних світильників часто регулюються ДБН В.2.5-28:2018 ‘Природне і штучне освітлення’, який встановлює норми освітленості та показники якості світла для різних типів приміщень в Україні.

Вибір освітлювальних приладів вимагає глибокого розуміння їхніх технічних параметрів, які безпосередньо впливають на якість світла, візуальний комфорт та енергоспоживання. Три основні показники, що визначають характеристики світильника, це світловий потік, індекс кольоропередачі (CRI) та колірна температура.

Світловий потік (lm, люмен) — це повна кількість світлової енергії, що випромінюється джерелом світла на одиницю часу. Цей параметр визначає яскравість світильника. На відміну від потужності (Вт), яка вказує на споживання електроенергії, світловий потік характеризує саме кількість корисного світла. Сучасні LED-світильники демонструють високу світлову ефективність, досягаючи показників 100-150 lm/W (люмен на ват) і вище, тоді як традиційні лампи розжарювання мали ефективність лише 10-15 lm/W. Для загального освітлення житлових приміщень нормативи ДБН В.2.5-28:2018 рекомендують освітленість 150-300 лк (люкс), що вимагає розрахунку сумарного світлового потоку всіх світильників у приміщенні з урахуванням площі та коефіцієнтів відбиття поверхонь. Наприклад, для кімнати площею 20 м², яка потребує 200 лк, необхідний світловий потік становить приблизно 4000 люменів (20 м² * 200 лк).

Індекс кольоропередачі (CRI або Ra) — це міра того, наскільки точно джерело світла відтворює кольори об’єктів порівняно з ідеальним джерелом (сонячним світлом). Значення CRI вимірюється за шкалою від 0 до 100. Високий CRI (Ra > 80) є критично важливим для житлових, комерційних та офісних приміщень, де точне розрізнення кольорів має значення. У музеях, галереях, магазинах одягу або кухнях рекомендується використовувати світильники з CRI 90 і вище, щоб забезпечити максимально природне сприйняття кольорів. Низький CRI (Ra < 70) може спотворювати кольори, роблячи їх бляклими або неприродними, що негативно впливає на візуальний комфорт та естетику простору.

Колірна температура (К, Кельвін) — це характеристика спектрального складу світла, що визначає його ‘теплоту’ або ‘холодність’. Вона вимірюється в Кельвінах:

• Тепле біле світло (2700-3000 К): Створює затишну, розслаблюючу атмосферу. Ідеально підходить для спалень, віталень, ресторанів.
• Нейтральне біле світло (3500-4500 К): Найбільш універсальне, близьке до денного світла. Використовується в офісах, кухнях, ванних кімнатах, торгових приміщеннях.
• Холодне біле світло (5000-6500 К): Стимулює концентрацію, підходить для промислових зон, медичних закладів, освітлення вітрин, де потрібна максимальна яскравість та чіткість.

Обираючи колірну температуру, важливо враховувати призначення приміщення, дизайн чистового оздоблення та психологічний вплив світла. Комбінація різних колірних температур у одному приміщенні може допомогти зонувати простір та створювати динамічні світлові сценарії.

Енергоефективність та довговічність є основними критеріями вибору сучасних освітлювальних рішень, особливо коли мова йде про вбудовані та лінійні світильники на основі світлодіодів (LED). Застосування LED-технологій дозволяє досягти значної економії енергії та забезпечити тривалий термін служби освітлювальних систем.

Енергоефективність LED-світильників вимірюється показником люмен на ват (lm/W), який відображає, скільки світлового потоку генерується на один ват спожитої електроенергії. Сучасні LED-чипи досягають ефективності 120-180 lm/W, що у 5-10 разів перевищує показники традиційних ламп розжарювання. Наприклад, світлодіодний світильник потужністю 10 Вт може замінити лампу розжарювання на 75-100 Вт, забезпечуючи аналогічний світловий потік. Це призводить до істотного зниження експлуатаційних витрат та зменшення навантаження на електромережу. Для комерційних об’єктів та проєктів, що прагнуть до сертифікації за стандартами BREEAM або LEED, вибір світильників з високим lm/W є обов’язковим.

Довговічність LED-джерел світла є однією з їхніх найважливіших переваг. Вона визначається не просто часом до відмови, а часом, протягом якого світловий потік зменшується до певного рівня. Міжнародним стандартом для оцінки довговічності є показник L70/B50. Це означає, що після зазначеного терміну служби (наприклад, 50 000 годин), 50% світильників зберігатимуть щонайменше 70% свого початкового світлового потоку. Тобто, для якісного LED-світильника 50 000 годин при L70/B50 є нормою, що еквівалентно понад 11 рокам безперервної роботи (при 12 годинах роботи на добу). Це значно перевищує термін служби люмінесцентних ламп (8 000-15 000 годин) та тим більше ламп розжарювання (1 000 годин). Зменшення потреби в заміні ламп також знижує витрати на обслуговування, що особливо актуально для вбудованих систем, доступ до яких може бути ускладнений.

Важливим фактором, що впливає на довговічність LED, є ефективне тепловідведення. Перегрів світлодіодів прискорює їхню деградацію. Тому якісні вбудовані світильники оснащуються радіаторами з алюмінію або інших матеріалів з високою теплопровідністю. При проєктуванні та монтажі в Україні слід дотримуватися рекомендацій виробників щодо забезпечення вентиляції навколо світильника, особливо якщо він інтегрується в закриті конструкції, такі як підвісні стелі або меблі. Українські стандарти, такі як ДСТУ IEC 60598-1:2008 ‘Світильники. Частина 1. Загальні вимоги та випробування’, встановлюють вимоги до безпеки та експлуатації освітлювальних приладів, враховуючи, зокрема, температурні режими. Інвестиції у якісні LED-рішення з доведеними показниками L70/B50 та високим lm/W забезпечують не тільки економію ресурсів, але й надійність освітлювальної системи на десятиліття.

Проєктування освітлення — це складний інженерний процес, який виходить за межі простого розміщення світильників. Він включає математичні розрахунки, психофізіологічні аспекти сприйняття світла та інтеграцію з архітектурним дизайном. Ефективне проєктування освітлення є запорукою функціонального, комфортного та енергоефективного простору. На початковому етапі проводиться розрахунок освітленості, метою якого є визначення необхідної кількості та потужності світильників для досягнення заданого рівня освітленості (в люксах, лк) на робочих поверхнях або у приміщенні загалом. Для цього використовуються такі методи:

• Метод коефіцієнта використання світлового потоку: Застосовується для загального рівномірного освітлення, враховує площу приміщення, висоту підвісу світильників, світловий потік ламп, а також коефіцієнти відбиття стін, стелі та підлоги.
• Точковий метод: Використовується для розрахунку освітленості в конкретних точках (наприклад, робочих столах) від одного або кількох світильників, враховуючи їхні світлорозподільні криві.
• Метод питомої потужності: Швидкий, але менш точний метод, що базується на середній питомій потужності на квадратний метр площі для певного типу приміщень.

Сучасне проєктування освітлення активно використовує спеціалізоване програмне забезпечення, таке як DIALux evo або Relux, що дозволяє створювати 3D-моделі приміщень, точно розраховувати освітленість, візуалізувати світлові сцени та враховувати такі параметри, як засліплення (UGR, Unified Glare Rating) та якість кольоропередачі. Для України норми освітленості встановлені ДБН В.2.5-28:2018, який є обов’язковим для всіх будівельних проєктів.

Після розрахунків формуються світлові сценарії — це попередньо налаштовані комбінації увімкнення/вимкнення, інтенсивності та колірної температури світильників, що відповідають різним потребам та активностям. Наприклад, у вітальні можуть бути сценарії для ‘читання’ (яскраве, спрямоване світло), ‘перегляду фільму’ (приглушене фонове), ‘гостей’ (яскраве загальне) або ‘романтичний вечір’ (тепле, димоване світло). Інтеграція світильників із системами ‘розумний будинок’ відкриває широкі можливості для автоматизації цих сценаріїв, дозволяючи керувати освітленням з мобільних пристроїв, за допомогою голосових команд або за розкладом. Такі системи можуть також включати датчики присутності та освітленості, що автоматично регулюють рівень світла, оптимізуючи енергоспоживання. Проєктування освітлення в Україні з дотриманням будівельних норм та використанням сучасних технологій гарантує не лише естетичну привабливість, але й безпеку, функціональність та довговічність системи.

Монтаж вбудованих та лінійних систем освітлення вимагає високої кваліфікації та дотримання технологічних карт, адже некоректна установка може призвести не лише до естетичних дефектів, але й до проблем з безпекою та довговічністю. Особливу увагу слід приділити деталям монтажних вузлів, які забезпечують надійну фіксацію, тепловідведення та електричну ізоляцію.

Монтаж вбудованих точкових світильників:

• У гіпсокартонні стелі: Після розмітки отворів за допомогою корончатого свердла відповідного діаметра, світильник фіксується в отворі за допомогою пружинних ‘лапок’. Важливо залишати достатній простір між корпусом світильника та чорновою стелею (мінімум 5-10 см) для забезпечення циркуляції повітря та тепловідведення. Для світильників з високою потужністю або у випадку щільної теплоізоляції може знадобитися встановлення спеціальних термокоробок.
• У натяжні стелі: Монтаж здійснюється з використанням спеціальних монтажних платформ (термокілець), які приклеюються до полотна стелі з внутрішнього боку. Після вирізання отвору за діаметром термокільця, світильник фіксується в ньому. Це запобігає розривам полотна та захищає його від перегріву.
• У меблі: Вимагає точного фрезерування отворів та використання світильників з низьким тепловиділенням, щоб уникнути пошкодження матеріалу меблів. Часто застосовуються мініатюрні LED-світильники з вбудованим драйвером.

Монтаж лінійних світильників:

• Врізні профілі для гіпсокартону: Врізні алюмінієві профілі інтегруються безпосередньо у гіпсокартонні конструкції на етапі монтажу. Для цього створюється спеціальна ніша або проріз у гіпсокартоні, куди вставляється профіль. Після шпаклювання та фарбування видимим залишається лише світлорозсіювач, створюючи ефект ‘світлової лінії’. Важливо забезпечити рівну поверхню для ідеального прилягання розсіювача та відсутність щілин.
• Накладні та підвісні профілі: Кріпляться до стелі або стіни за допомогою кріпильних елементів (кронштейнів, підвісів). Важливо використовувати міцні кріплення, що відповідають вазі світильника. Для довгих лінійних світильників застосовується кілька точок кріплення для запобігання провисанню.
• У зовнішні конструкції: Лінійні світильники для зовнішнього застосування (фасадне освітлення) повинні мати високий ступінь вологозахисту (від IP54 до IP67) та бути стійкими до УФ-випромінювання. Монтаж здійснюється на спеціальні кронштейни, що забезпечують необхідний відступ від поверхні для вентиляції.

Деталі вузлів підключення:

Для всіх типів вбудованих і лінійних світильників критично важливим є правильне електричне підключення. Більшість LED-світильників працюють від низьковольтного живлення (12В або 24В) через трансформатори (драйвери). Драйвери повинні бути розташовані в легкодоступних місцях для обслуговування, але приховані від очей. Всі з’єднання повинні бути надійними, ізольованими та відповідати вимогам ПУЕ (Правила улаштування електроустановок) України. Використання клемних колодок або спеціальних конекторів забезпечує безпеку та зручність монтажу. Дотримання цих рекомендацій гарантує не тільки естетичний вигляд, але й надійну та безпечну роботу освітлювальної системи.

Ступінь захисту від пилу та вологи, або IP-рейтинг (Ingress Protection), є одним із найважливіших технічних параметрів при виборі світильників, особливо для специфічних областей застосування. Цей стандарт, визначений IEC 605509 (в Україні ДСТУ EN 60529), інформує про рівень захисту електричного обладнання від проникнення твердих частинок (пилу) та води. IP-рейтинг складається з двох цифр: перша вказує на захист від пилу (від 0 до 6), друга — від води (від 0 до 8). Розуміння цих показників є ключовим для забезпечення безпеки, довговічності та відповідності нормам експлуатації.

Значення першої цифри (захист від пилу):

• IP0x: Без захисту.
• IP1x: Захист від частинок >50 мм.
• IP2x: Захист від частинок >12,5 мм.
• IP3x: Захист від частинок >2,5 мм.
• IP4x: Захист від частинок >1 мм.
• IP5x: Захист від пилу, який не перешкоджає роботі.
• IP6x: Повний захист від пилу.

Значення другої цифри (захист від води):

• IPx0: Без захисту.
• IPx1: Захист від вертикально падаючих крапель.
• IPx2: Захист від крапель під кутом до 15°.
• IPx3: Захист від бризок води під кутом до 60°.
• IPx4: Захист від бризок води з усіх напрямків.
• IPx5: Захист від струменів води.
• IPx6: Захист від сильних струменів води.
• IPx7: Захист при тимчасовому зануренні у воду (до 1 метра на 30 хвилин).
• IPx8: Захист при постійному зануренні у воду (умови визначає виробник).

Специфіка застосування залежно від IP-рейтингу:

• Житлові кімнати, коридори (сухі зони): Зазвичай достатньо світильників з IP20.
• Ванні кімнати, кухні: Це зони з підвищеною вологістю. В областях, де немає прямого контакту з водою (зона 3, на відстані 0.6 м від душу/ванни), підходять світильники з IP24-IP44. Безпосередньо над душовою кабіною або ванною (зона 1) необхідні світильники з IPx5-IPx7. Світильники, що вбудовуються у підлогу ванної кімнати, можуть потребувати IP67.
• Зовнішнє освітлення (фасади, тераси, альтанки): Тут потрібен високий рівень захисту. Для освітлення фасадів, що піддаються впливу дощу та пилу, мінімальний IP-рейтинг — IP44. Для вбудовування в доріжки, газони або для підводного освітлення фонтанів та басейнів необхідні світильники з IP65-IP68.
• Промислові приміщення, паркінги: Залежить від умов. У запилених цехах потрібні IP50-IP60, у приміщеннях з можливим миттям під тиском — IP65 і вище.

Неправильний вибір світильника за IP-рейтингом може призвести до короткого замикання, пожежі або передчасного виходу обладнання з ладу. Тому для українських споживачів критично важливо завжди перевіряти відповідність IP-рейтингу світильника конкретним умовам експлуатації згідно з вимогами ДБН В.2.5-23:2010 ‘Проєктування електрообладнання об’єктів цивільного призначення’ та ДСТУ EN 60529:2018 ‘Ступені захисту, що забезпечуються оболонками (Код IP)’.

Сучасна архітектура в Україні, слідуючи світовим архітектурним тенденціям, активно використовує точкові, лінійні та вбудовані світильники для створення функціональних, естетичних та енергоефективних просторів. Ці рішення ідеально вписуються в концепції мінімалізму, хай-теку, лофту, а також сучасного шале, де акцент робиться на чистих лініях, відкритих просторах та високотехнологічних рішеннях.

Мінімалізм та чисті лінії: В українських проєктах мінімалістичних інтер’єрів вбудовані лінійні та точкові світильники дозволяють підтримувати цілісність простору, уникаючи візуального ‘шуму’ від громіздких люстр або підвісних світильників. Вони інтегруються в стелі, стіни, підлогу, меблі та навіть дверні прорізи, створюючи рівномірне розсіяне або акцентне освітлення, яке підкреслює геометрію приміщення. Використання прихованих LED-стрічок у нішах або за карнизами створює ефект ‘ширяючої’ стелі або стіни, додаючи легкості та глибини.

Хай-тек та функціональність: У архітектурі хай-тек освітлення — це не тільки світло, але й частина інтелектуальної системи. Лінійні світильники з можливістю димування, зміни колірної температури та інтеграцією в системи управління ‘розумний будинок’ є невід’ємним елементом. Вбудовані світильники з високим CRI і точно налаштованим світлорозподілом використовуються для освітлення робочих зон, де важлива функціональність та ергономіка. Це дозволяє створювати гнучкі сценарії освітлення, які автоматично адаптуються до часу доби, присутності людей або виконуваних завдань.

Лофт та індустріальний стиль: Хоча лофт традиційно асоціюється з вінтажними лампочками Едісона та металевими світильниками, сучасні інтерпретації цього стилю в Україні часто включають і вбудовані рішення. Наприклад, лінійні трекові системи з точковими спотами дозволяють гнучко змінювати акценти освітлення на цегляній кладці, металевих балках або відкритих комунікаціях. Вбудовані світильники у підлогу або стіни можуть створювати ефектну підсвітку фактурних поверхонь, зберігаючи при цьому загальну естетику індустріального простору.

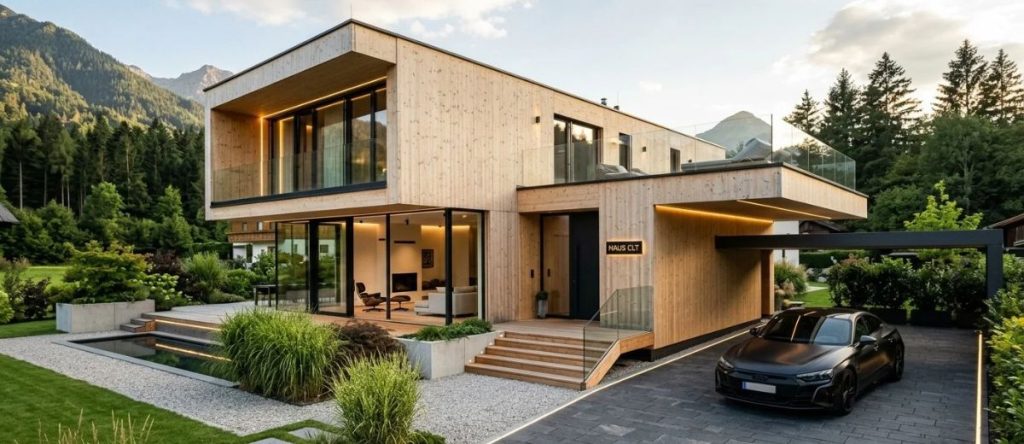

Освітлення дерев’яних будинків та шале: Вбудовані та лінійні світильники дозволяють вигідно підкреслити природну текстуру дерева, не конкуруючи з нею. Тепле світло (2700-3000 К) від прихованих LED-стрічок або мініатюрних точкових світильників створює затишну атмосферу, виділяючи деревину клеєного брусу або оциліндрованих колод. Важливо використовувати світильники з хорошим тепловідведенням та, за необхідності, термоізоляційними кожухами для безпечної інтеграції в дерев’яні конструкції. В Україні, де будівництво з дерева є популярним, такі рішення дозволяють гармонійно поєднувати традиційні матеріали з сучасними технологіями освітлення.

Загалом, використання точкових, лінійних та вбудованих світильників у сучасних українських проєктах є свідченням переходу до більш інтелектуального, енергоефективного та естетично довершеного підходу до формування життєвого простору. Це вимагає від архітекторів та дизайнерів не лише творчого бачення, але й глибокого розуміння технічних аспектів освітлювальних технологій.
