РОЛЬ СКЛІННЯ У ДЕРЕВ’ЯНОМУ БУДИНКУ

Вибір віконного профілю та склопакета є критично важливим для енергоефективності будь-якого будинку, а для дерев’яного — особливо, адже деревина сама по собі є відмінним теплоізолятором. Профіль вікна, його камерність та наявність терморозривів безпосередньо впливають на загальний показник теплопередачі. Для дерев’яних будинків, де прагнуть до високої енергоефективності (клас А або B за ДБН В.2.6-31:2016), рекомендується використовувати профілі з монтажною глибиною не менше 70-80 мм та не менше п’яти повітряних камер. Оптимальним рішенням є профілі з коекструдованими ущільнювачами та посиленими сталевими вставками, що запобігають деформації.

Склопакет, що становить до 80% площі вікна, є основним елементом, який регулює теплообмін. Мінімальні вимоги до U-значення (коефіцієнт теплопередачі) для вікон в Україні становлять не більше 0.9 Вт/(м²·К) для більшості кліматичних зон. Для досягнення цих показників необхідні двокамерні склопакети з низькоемісійним покриттям (Low-E), заповнені інертним газом, таким як аргон або криптон. Прикладом може бути склопакет 4-16Ar-4-16Ar-4i, де ‘4’ – товщина скла в мм, ’16Ar’ – дистанційна рамка 16 мм, заповнена аргоном, а ‘i’ позначає Low-E покриття. Такий склопакет може забезпечити U-значення до 0.5-0.7 Вт/(м²·К). Важливо також враховувати сонячний фактор (SF або g-value), що показує, скільки сонячної енергії проходить крізь скло. Для вікон, орієнтованих на південь, де важливе зниження перегріву влітку, можуть використовуватися склопакети з помірним SF (близько 0.3-0.4), тоді як для північних фасадів, де важливе максимальне пропускання світла та тепла, SF може бути вищим (до 0.6).

Інноваційні рішення включають потрійні та четверні склопакети, а також вакуумні склопакети, які демонструють U-значення до 0.3-0.4 Вт/(м²·К). Однак їхня вартість та вага можуть бути обмежувальними факторами. Сучасні дистанційні рамки (тепла рамка), виготовлені з композитних матеріалів, таких як поліпропілен з нержавіючою сталлю, значно знижують місткий місток холоду по периметру склопакета, покращуючи загальне U-значення вікна на 0.05-0.1 Вт/(м²·К). Це особливо актуально для великих скляних площ, популярних у сучасних дерев’яних будинках, таких як панорамні вікна, які дозволяють максимально використовувати природне освітлення та відкривати краєвиди, одночасно дотримуючись вимог до теплотехніки. Докладніше про панорамні вікна можна дізнатись на сторінці панорамних вікон.

Теплотехнічні характеристики скління є фундаментом енергоефективності будівлі. Основним показником є коефіцієнт теплопередачі (U-значення, вимірюється у Вт/(м²·К)), який визначає кількість тепла, що втрачається через один квадратний метр віконної конструкції за одиницю часу при різниці температур в один Кельвін. В Україні діють нормативи ДБН В.2.6-31:2016 ‘Теплова ізоляція будівель’, які встановлюють мінімально допустимі значення опору теплопередачі (R-значення, м²·К/Вт) для віконних та дверних блоків. R-значення є оберненим до U-значення (R = 1/U).

Згідно з ДБН В.2.6-31:2016, для більшості кліматичних зон України (I та II) мінімальний опір теплопередачі віконних конструкцій повинен становити не менше 0.75 м²·К/Вт. Це відповідає U-значенню не більше 1.33 Вт/(м²·К). Однак, для сучасних дерев’яних будинків, що претендують на високі класи енергоефективності (наприклад, майже нульового споживання енергії ZEB), ці показники мають бути значно вищими. Рекомендується досягати R-значень не менше 1.0–1.25 м²·К/Вт, що відповідає U-значенням 0.8–1.0 Вт/(м²·К) для всього віконного блоку (Uw). Для склопакета (Ug) цей показник може бути навіть нижчим, до 0.5–0.7 Вт/(м²·К), як зазначено в попередньому розділі.

Розрахунок U-значення вікна (Uw) виконується за формулою, що враховує площу склопакета, площу рами та їхні відповідні U-значення, а також лінійний коефіцієнт теплопередачі по периметру склопакета (ψg): Uw = (Ag·Ug + Af·Uf + lg·ψg) / A, де Ag і Af – площі склопакета та рами відповідно, Ug і Uf – їхні коефіцієнти теплопередачі, lg – довжина периметра склопакета, A – загальна площа вікна. Важливо зазначити, що ψg враховує вплив дистанційної рамки та матеріалу віконної рами на теплові втрати. Використання теплої дистанційної рамки (наприклад, з полімерних матеріалів) може знизити ψg на 0.02-0.05 Вт/(м·К) порівняно з алюмінієвими аналогами. Для сертифікації продукції європейські виробники керуються стандартом EN 10077, що регламентує методи розрахунку U-значень.

Проєктування вузлів примикання вікон до дерев’яних стін є одним з найскладніших та найвідповідальніших етапів у будівництві. Саме тут зосереджуються потенційні ‘мости холоду’, місця проникнення вологи та ділянки з порушенням повітронепроникності. Для дерев’яних будинків, особливо з клеєного бруса або CLT-панелей, необхідно враховувати природні процеси усадки (хоча для клеєного бруса вона мінімальна, 1-2% від початкової висоти), а також температурно-вологісні деформації деревини. Оптимальне рішення передбачає використання спеціальних обсадочних коробок (окосячок), які компенсують рухи деревини та створюють стабільний отвір для монтажу віконного блоку. Обсада може бути виготовлена у вигляді ‘Т’-подібного або ‘П’-подібного бруса, який вільно рухається у пазах стіни.

Монтажний шов між віконною рамою та обсадою повинен бути багатошаровим, забезпечуючи внутрішню пароізоляцію, центральну теплоізоляцію та зовнішню паропроникність. Це відповідає принципу ‘зсередини щільніше, ніж ззовні’. Внутрішній шар (стрічки, герметики) повинен мати високий опір дифузії водяної пари (Sd > 10 м) для запобігання проникненню вологи з приміщення в теплоізоляційний шар. Центральний шар – це якісна теплоізоляція, наприклад, монтажна піна з низьким коефіцієнтом теплопровідності (λ ≤ 0.035 Вт/(м·К)). Зовнішній шар (дифузійна стрічка) повинен бути паропроникним (Sd < 0.5 м) для відведення вологи назовні та захисту від атмосферних опадів і УФ-випромінювання. Це унеможливлює накопичення конденсату в монтажному шві та запобігає гниттю дерев’яних елементів. Згідно з ДБН В.2.6-31:2016, усі віконні блоки повинні бути встановлені з дотриманням вимог щодо повітронепроникності, що вимірюється показником n50, який для енергоефективних будівель має бути < 1.0 1/год. Правильне проєктування та виконання вузлів примикання прямо впливає на цей показник. Будинки з клеєного бруса, завдяки стабільності матеріалу, спрощують цей процес, але не виключають необхідності ретельного підходу.

Повітронепроникність віконних систем є фундаментальним аспектом, що впливає на енергоефективність та комфорт у дерев’яному будинку. Неконтрольовані витоки повітря через щілини у віконних вузлах можуть призвести до значних втрат тепла, зниження ефективності системи вентиляції (особливо з рекуперацією тепла), а також до утворення протягів та конденсації. Нормативні документи, такі як ДБН В.2.6-31:2016, визначають вимоги до повітронепроникності зовнішніх огороджувальних конструкцій. Для новозбудованих енергоефективних будівель показник повітрообміну при 50 Па перепаду тиску (n50) має бути не більше 3.0 1/год, а для будинків з майже нульовим споживанням енергії (ZEB) – до 0.6 1/год.

Для забезпечення високої повітронепроникності необхідно ретельно герметизувати всі стики: між склопакетом і рамою (за допомогою ущільнювачів), між рамою і обсадою (монтажна піна та пароізоляційні стрічки), а також між обсадою та стіною. Конденсація, у свою чергу, є прямою наслідком високої відносної вологості повітря в приміщенні та низької температури поверхні вікна або вузла примикання. Для запобігання конденсації на склі та профілі необхідно використовувати склопакети з низьким U-значенням та теплими дистанційними рамками, які підвищують температуру внутрішньої поверхні вікна. Також важливу роль відіграє належна вентиляція, яка забезпечує видалення надлишкової вологи з приміщення. Сучасні системи вентиляції з рекуперацією дозволяють підтримувати оптимальний рівень вологості, мінімізуючи втрати тепла.

Точки роси, при яких відбувається конденсація, залежать від температури повітря в приміщенні та його відносної вологості. Наприклад, при температурі повітря +20°C та відносній вологості 50%, точка роси становить приблизно +9.3°C. Це означає, що якщо температура будь-якої поверхні (скла, профілю) опуститься нижче +9.3°C, на ній почне випадати конденсат. Проєктування має передбачати, що температура внутрішньої поверхні вікна та укосів буде завжди вищою за точку роси навіть за найнижчих зовнішніх температур. Використання багатошарових монтажних швів, як описано вище, забезпечує ефективну теплоізоляцію та захист від конденсації у вузлах примикання.

Вибір матеріалу віконних рам для дерев’яного будинку – це компроміс між естетикою, теплотехнічними показниками, довговічністю та вартістю. Кожен матеріал має свої переваги та недоліки, які слід враховувати у контексті дерев’яних конструкцій.

1. **Дерев’яні рами:** Це найбільш гармонійне рішення з точки зору естетики, що підкреслює природність дерев’яного будинку. Сучасні дерев’яні вікна виготовляються з клеєного бруса (наприклад, сосна, модрина, дуб), що забезпечує високу стабільність та запобігає деформаціям. Деревина сама по собі є відмінним теплоізолятором, тому Uf-значення таких рам може бути дуже низьким (до 0.8-1.1 Вт/(м²·К)). Недоліком є необхідність регулярного догляду (фарбування, лакування) для захисту від УФ-випромінювання та вологи.

2. **Дерево-алюмінієві рами:** Комбінація дерева з алюмінієм є одним з найефективніших та найдовговічніших рішень. Внутрішня частина рами виконана з дерева, зберігаючи тепло і естетику, а зовнішня – з алюмінію, що забезпечує виняткову стійкість до атмосферних впливів і не вимагає догляду. Це дозволяє досягати Uf-значень до 0.7-0.9 Вт/(м²·К) та значно збільшує термін служби вікна. Вартість таких вікон вища, але інвестиції окупаються довговічністю та низькими експлуатаційними витратами.

3. **ПВХ-рами:** Сучасні ПВХ-профілі з багатокамерною структурою (5-7 камер, монтажна глибина 70-90 мм) можуть забезпечувати Uf-значення до 1.0-1.2 Вт/(м²·К). Вони практичні, не вимагають догляду та доступніші за ціною. Для дерев’яних будинків часто обирають ПВХ-вікна з ламінацією ‘під дерево’, щоб зберегти візуальну гармонію. Однак варто пам’ятати, що ПВХ є матеріалом з більшим коефіцієнтом температурного розширення порівняно з деревом, що може вимагати особливої уваги при монтажі у великих отворах дерев’яних стін.

4. **Алюмінієві рами:** Зазвичай використовуються для панорамного скління або комерційних об’єктів. Сучасні алюмінієві профілі мають терморозриви з поліаміду або інших низькотеплопровідних матеріалів, що дозволяє досягати Uf-значень до 1.3-1.8 Вт/(м²·К). Однак, для житлових дерев’яних будинків, особливо в умовах українського клімату, їх теплотехнічні показники часто є недостатніми, і вони, як правило, дорожчі, ніж ПВХ або навіть деякі дерев’яні вікна. Вибір матеріалу повинен базуватися на балансі між бажаною енергоефективністю, бюджетом та архітектурною концепцією будинку, зокрема якщо мова йде про будівництво з CLT-панелей, де великі прорізи та мінімалізм часто є ключовими.

Крім базових теплозберігаючих властивостей, сучасні склопакети можуть виконувати низку спеціалізованих функцій, значно підвищуючи комфорт, безпеку та естетику дерев’яного будинку. Ці рішення виходять за межі стандартного скління та інтегрують передові технології.

1. **Сонцезахисні склопакети:** Використовуються для вікон, орієнтованих на південь або південний захід, де є ризик надмірного сонячного перегріву приміщень у літній період. Спеціальні покриття або тоноване скло зменшують проникнення сонячного випромінювання (низький g-value, або SF < 0.4), одночасно зберігаючи достатнє світлопропускання. Це дозволяє знизити навантаження на системи кондиціонування та підтримувати комфортну температуру без шкоди для природного освітлення. Залежно від типу покриття, сонцезахисні склопакети можуть також мати низьке U-значення.

2. **Шумоізоляційні склопакети:** Якщо дерев’яний будинок розташований поблизу джерела шуму (дорога, залізниця, аеропорт), актуальним стає використання шумоізоляційних склопакетів. Це досягається за рахунок: а) використання скла різної товщини (наприклад, 6 мм + 4 мм замість двох 4 мм), що запобігає резонансу; б) збільшенням ширини повітряної або газової камери; в) заповненням камер важкими інертними газами; г) використанням акустичного триплексу – скла з плівкою, що поглинає звук. Такі склопакети можуть забезпечити зниження рівня шуму на 35-45 дБ, тоді як стандартні – близько 30-32 дБ. Дизайн інтер’єру та мікроклімат значно виграють від ефективної звукоізоляції.

3. **Безпечні склопакети (ударостійкі/антивандальні):** Для підвищення безпеки та захисту від злому застосовуються склопакети з триплексом (ламіноване скло) або загартованим склом. Триплекс складається з двох або більше шарів скла, з’єднаних між собою полімерною плівкою, і при розбитті не розсипається на уламки, а утримується на плівці, що запобігає пораненням та ускладнює проникнення. Загартоване скло в 5-7 разів міцніше звичайного і при руйнуванні розпадається на дрібні безпечні уламки. Такі рішення є обов’язковими для скління на перших поверхах, у зонах підвищеного ризику та для великих скляних площ відповідно до вимог європейських стандартів (наприклад, EN 356 для захисту від злому).

4. **Самоочисні склопакети:** Скло з нанесеним на зовнішню поверхню спеціальним покриттям (на основі діоксиду титану), яке під дією УФ-променів розщеплює органічні забруднення, а дощова вода змиває їх, не залишаючи розводів. Це зручно для вікон у важкодоступних місцях, де регулярне миття проблематичне. Ці інноваційні рішення підвищують комфорт та знижують експлуатаційні витрати, роблячи скління в дерев’яному будинку максимально функціональним.

Якісний монтаж віконних систем є таким же важливим, як і вибір самих вікон. Навіть найдорожчі та найтехнологічніші склопакети та профілі втратять свої переваги, якщо їх встановити неправильно. Для дерев’яних будинків, з урахуванням специфіки матеріалу, існує кілька ключових правил монтажу:

1. **Підготовка отвору:** Отвір у дерев’яній стіні має бути підготовлений з урахуванням можливих незначних рухів деревини (особливо для брусових будинків, що не є клеєним брусом). Обов’язкова установка обсадочних коробок (‘окосячки’ або ‘обсади’), які забезпечують незалежність віконного блоку від можливої усадки стіни. Зазор між верхнім елементом обсади та перемичкою стіни залишається компенсаційний (1-3% від висоти стіни) і заповнюється м’яким утеплювачем, що ущільнюється.

2. **Багатошаровий монтажний шов:** Як обговорювалося раніше, монтажний шов повинен бути герметизований з дотриманням принципу ‘зсередини щільніше, ніж ззовні’. Використання якісних пароізоляційних стрічок з внутрішнього боку, монтажної піни з низьким коефіцієнтом розширення у центральному шарі та паропроникних дифузійних стрічок із зовнішнього боку є обов’язковим. Це захищає утеплювач від вологи та забезпечує довговічність шва. Дотримання ДСТУ Б В.2.6-79:2009 ‘Шви монтажні віконні та дверні. Загальні технічні умови’ є обов’язковим для будівельних робіт в Україні.

3. **Використання якісного кріплення:** Вікна повинні бути надійно закріплені в отворі за допомогою анкерних пластин або монтажних дюбелів, розташованих з інтервалом не більше 70 см (або згідно з рекомендаціями виробника вікон). Для дерев’яних конструкцій важливо використовувати кріплення, стійке до корозії.

4. **Експлуатація та догляд:** Дерев’яні вікна вимагають регулярного догляду (чищення, змащування фурнітури, оновлення лакофарбового покриття раз на 5-10 років залежно від типу покриття та кліматичних умов). ПВХ та алюмінієві вікна менш вибагливі, але також потребують чищення та перевірки ущільнювачів. Важливо підтримувати оптимальний мікроклімат у приміщенні (температура 20-22°C, вологість 40-60%) та регулярно провітрювати, щоб уникнути надмірної вологості та конденсації, особливо в холодну пору року. Це запобігає утворенню цвілі та грибка, забезпечуючи здорове середовище та довговічність віконних систем.

Скління у дерев’яному будинку виходить далеко за межі суто функціональних вимог, відіграючи вирішальну роль в архітектурному образі та внутрішньому просторі. Сучасні тенденції дизайну активно використовують великі площі скління для створення відчуття відкритості, єднання з природою та максимального використання природного світла. Архітектурна інтеграція скління включає не тільки вибір розміру та форми вікон, але й їхнє розташування, тип відкривання, колір рам та використання декоративних елементів.

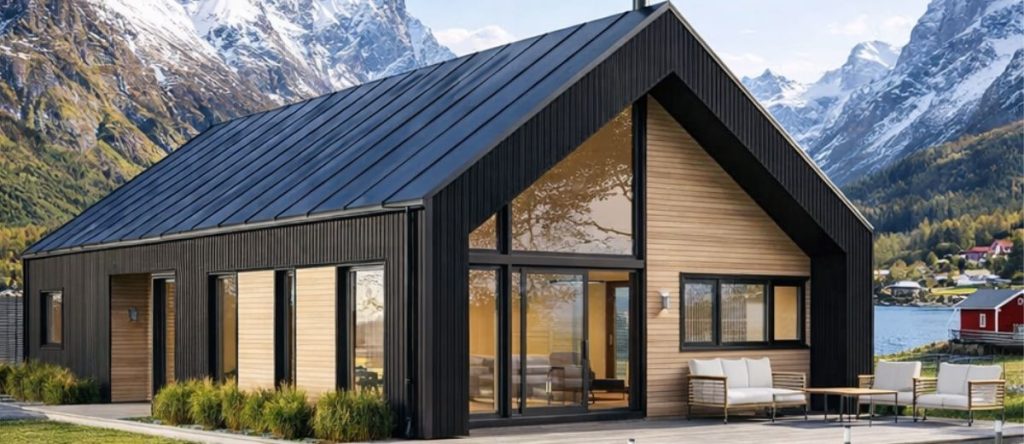

1. **Панорамне скління:** Все частіше в дерев’яних будинках, особливо в стилях модерн, мінімалізм або Barnhouse, застосовують панорамні вікна, які займають усю висоту стіни або значну її частину. Це дозволяє розширити простір, візуально з’єднати інтер’єр з екстер’єром та насолоджуватися краєвидами. Для таких рішень критично важливі високі теплотехнічні показники склопакетів (Ug до 0.5-0.6 Вт/(м²·К)) та використання систем з терморозривами. Великі скляні площі можуть вимагати спеціальних рішень для сонцезахисту влітку (маркізи, жалюзі, сонцезахисне скло) та додаткового утеплення взимку.

2. **Кутові вікна та безрамкове скління:** Додають архітектурній композиції легкості та сучасності. Кутові вікна можуть створювати враження повного відкриття кута будинку, пропускаючи максимум світла. Безрамкове скління, де склопакети з’єднані між собою без видимих рам або з мінімальним швом, використовується для максимально чистої та непомітної інтеграції скляних елементів. Ці рішення вимагають високої точності проєктування та монтажу, а також використання спеціалізованих склопакетів, що забезпечують структурну цілісність.

3. **Вікна різної форми:** Від круглих та арочних до трапецієподібних – нестандартні вікна можуть стати яскравим акцентом у дизайні дерев’яного будинку, підкреслюючи його індивідуальність. Вони часто використовуються в мансардних поверхах або для освітлення специфічних зон. Проте такі вікна, як правило, дорожчі у виготовленні та монтажі, а їхні теплотехнічні показники можуть бути дещо нижчими через складність конструкції та велику площу ущільнювачів. Архітектурна майстерність полягає в гармонійному поєднанні естетики та функціональності, де скління підсилює природну красу дерева, а не конкурує з нею.

Сфера скління активно розвивається, пропонуючи все більш інноваційні рішення, які наближають дерев’яні будинки до стандартів майже нульового споживання енергії (ZEB – Zero Energy Building) та підвищують якість життя. Ці технології дозволяють не тільки зменшити тепловтрати, але й активно керувати сонячною енергією, світлом та навіть генерувати енергію.

1. **Енергогенеруючі вікна (BIPV-скління):** Building-integrated photovoltaics (BIPV) – це технологія, що дозволяє інтегрувати тонкоплівкові сонячні елементи безпосередньо у склопакети. Такі вікна можуть генерувати електроенергію, одночасно виконуючи функції скління. Прозорість таких вікон може варіюватися від напівпрозорих до повністю прозорих, залежно від типу та щільності фотоелементів. Хоча ефективність таких систем поки нижча, ніж у традиційних сонячних панелей, вони дозволяють використовувати вертикальні поверхні фасаду для виробництва енергії, особливо актуально для міської забудови або ділянок з обмеженою площею даху. Це крок до справжньої автономності дерев’яного будинку.

2. **«Розумне» скління (Smart Glass):** До цієї категорії належать електрохромні, термохромні та газохромні склопакети, які можуть змінювати свою прозорість, ступінь затемнення або навіть теплотехнічні властивості під дією електричного струму, температури або інших зовнішніх факторів. Наприклад, електрохромне скло може затемнюватися або освітлюватися за командою з системи «розумний будинок» (розумний будинок), регулюючи проникнення сонячного світла та тепла. Це дозволяє оптимізувати освітлення, уникнути перегріву та зменшити потребу в штучному освітленні та кондиціонуванні, тим самим знижуючи енергоспоживання.

3. **Аерогелеві та вакуумні склопакети:** Аерогелі – це надлегкі, пористі матеріали, що мають надзвичайно низьку теплопровідність. Їх використання в якості заповнювача камер склопакетів може забезпечити Ug-значення до 0.2-0.3 Вт/(м²·К). Вакуумні склопакети, де між склом створюється вакуум замість інертного газу, також досягають дуже низьких показників теплопередачі, оскільки тепло майже не передається конвекцією. Ці технології поки є дорогими та мають певні обмеження у виробництві, але їх потенціал для пасивних та ZEB-будинків величезний.

Ці інновації свідчать про те, що скління перестає бути пасивним елементом огородження, перетворюючись на активну, динамічну систему, яка оптимізує взаємодію будинку з навколишнім середовищем, забезпечуючи максимальний комфорт та енергоефективність.

Відповідність скління вимогам державних будівельних норм України є обов’язковою умовою для введення об’єкта в експлуатацію та забезпечення його заявлених енергоефективних характеристик. Процес аудиту включає кілька ключових етапів та перевірок, які мають бути виконані на різних стадіях будівництва та після його завершення.

1. **Проєктна документація:** На етапі проєктування необхідно провести теплотехнічний розрахунок віконних конструкцій згідно з ДБН В.2.6-31:2016. У проєкті повинні бути чітко вказані типи профілів, формули склопакетів (наприклад, 4i-14Ar-4-14Ar-4i), U-значення для всього віконного блоку (Uw), а також детальні креслення вузлів примикання з описом усіх шарів та матеріалів. Це є основою для подальшого контролю.

2. **Контроль якості матеріалів:** Перед монтажем необхідно перевірити сертифікати відповідності на віконні блоки та комплектуючі (склопакети, профілі, монтажні матеріали). Сертифікати повинні підтверджувати заявлені U-значення, шумоізоляційні характеристики, а також якість та безпечність використовуваних матеріалів. Особливу увагу слід приділити наявності маркування склопакетів, що містить інформацію про виробника, дату виготовлення та формулу склопакета.

3. **Контроль монтажних робіт:** Під час монтажу необхідно стежити за дотриманням технології встановлення, особливо за якістю виконання багатошарового монтажного шва. Це включає правильне нанесення герметизуючих стрічок (пароізоляційних зсередини, паропроникних ззовні), рівномірне заповнення швів монтажною піною без пустот, а також правильне кріплення віконних блоків. Важливим є дотримання температурного режиму під час монтажу (зазвичай, не нижче -10°C для більшості монтажних пін) та захист швів від прямих сонячних променів та опадів до завершення опоряджувальних робіт.

4. **Випробування на повітронепроникність (Blower Door Test):** Для енергоефективних дерев’яних будинків рекомендується проведення тесту на повітронепроникність (Blower Door Test). Це дозволяє виявити негерметичні ділянки в огороджувальних конструкціях, включаючи віконні вузли, і підтвердити відповідність показника n50 нормативним вимогам. Тест проводиться за допомогою спеціального обладнання, що створює різницю тиску між внутрішньою та зовнішньою частиною будівлі та вимірює об’єм повітря, що проходить через неконтрольовані щілини. Це є одним з найнадійніших методів аудиту, що дає кількісні показники якості будівництва та скління.

Забезпечення всіх цих етапів аудиту гарантує, що скління у дерев’яному будинку відповідатиме як проєктним рішенням, так і чинним будівельним нормам України, забезпечуючи високу енергоефективність та комфорт проживання. Це також є ключовим для будинків, що прагнуть отримати сертифікацію BREEAM або LEED.
