КЕЙС KOLEO

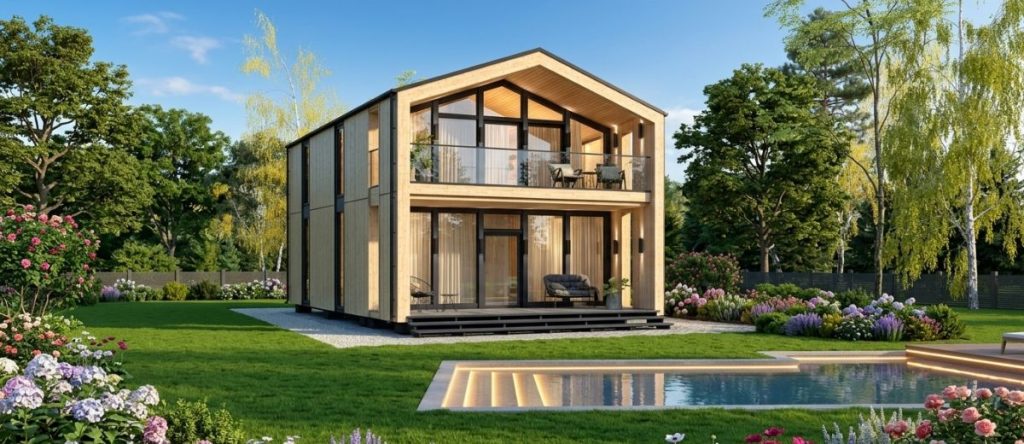

Проєкт Barn 90 є сучасним втіленням архітектурного стилю Barnhouse, який характеризується лаконічними формами, відкритим плануванням та часто великими площами скління. Ці особливості, безумовно, створюють значні виклики для забезпечення стабільного мікроклімату та ефективного кондиціонування. Архітектурна типологія Barnhouse, з її високими стелями та мінімальним поділом внутрішнього простору, вимагає ретельного розрахунку теплових навантажень. Великі вікна, що є невід’ємною частиною стилю, можуть призводити до надмірного сонячного перегріву влітку та значних тепловтрат взимку. Для Barn 90 ці виклики вирішувались за допомогою інтегрованого підходу, де архітектурні рішення, такі як орієнтація будівлі та застосування сонцезахисних елементів, були узгоджені з інженерними системами.

У контексті України, де клімат характеризується значними сезонними коливаннями температур (від -20°C до +35°C), ефективне кондиціонування Barn 90 потребує не тільки потужних систем, а й високоякісної теплової оболонки. Це означає, що значення коефіцієнта теплопередачі (U-value) для стін, даху та вікон повинно відповідати нормативним вимогам ДБН В.2.6-31:2016 ‘Теплова ізоляція будівель’. Наприклад, для зовнішніх стін U-value має бути не вище 0,28 Вт/(м²·К), а для покрівлі – 0,20 Вт/(м²·К). Архітектурний дизайн Barn 90 був оптимізований для пасивного сонячного опалення взимку та природної вентиляції влітку, мінімізуючи залежність від активних систем кондиціонування. Такий підхід значно знижує експлуатаційні витрати та підвищує загальну енергоефективність будинку, що є ключовим для проєктів KOLEO. Більше про цей та інші проєкти можна знайти на сторінці проєкту Barn 90.

Клеєний брус марки GL24h, який використовується в конструкції Barn 90, є високотехнологічним матеріалом, що відіграє вирішальну роль у забезпеченні теплового комфорту та ефективності кондиціонування. Цей матеріал відрізняється високою стабільністю розмірів, міцністю та, що найважливіше, передбачуваними теплотехнічними властивостями. Клеєний брус класу міцності GL24h, згідно з EN 14080, має середню щільність близько 420 кг/м³ та коефіцієнт теплопровідності λ = 0,13 Вт/(м·К). Ці показники, хоча й є кращими, ніж у цільного дерева, все ж вимагають додаткового утеплення для досягнення нормативних значень U-фактора.

У Barn 90 клеєний брус GL24h формує несучий каркас, який часто залишається відкритим, виконуючи одночасно естетичну та структурну функції. Це створює певні виклики у формуванні безперервного теплоізоляційного контуру. Важливою особливістю є відсутність ‘містків холоду’ в місцях з’єднань, що досягається за рахунок точного фрезерування елементів на ЧПУ-верстатах та застосування спеціальних ущільнювачів. Порівняно з іншими конструктивними системами, наприклад, цегляною кладкою, дерев’яні конструкції з клеєного бруса мають меншу теплову інерцію, що дозволяє швидше регулювати температуру всередині приміщення, але також вимагає більш чутливих систем кондиціонування. Проєктування з клеєним брусом вимагає глибоких знань у галузі будівельної фізики, особливо щодо конденсації та повітронепроникності. Детальніше про будинки з клеєного бруса можна дізнатись на сайті KOLEO.

Кроквяна система (дах) у будинках типу Barnhouse, як Barn 90, є одним з найкритичніших елементів з точки зору теплотехніки та ефективності кондиціонування. Завдяки великим площам та часто складній геометрії, покрівля може бути джерелом значних теплонадходжень влітку та тепловтрат взимку. Основний виклик полягає у створенні герметичного та високоізольованого дахового ‘пирога’, який відповідатиме високим стандартам енергоефективності, одночасно дозволяючи деревини ‘дихати’ та уникаючи конденсації вологи.

Для Barn 90 була розроблена багатошарова кроквяна система, що включає: зовнішнє покрівельне покриття, вентиляційний зазор, вітрозахисну мембрану, конструкцію з клеєного бруса GL24h, шар теплоізоляції (мінімальна товщина 250-300 мм мінеральної вати або PIR-панелей), пароізоляційну мембрану зі змінною Sd-величиною (0,5 м < Sd < 50 м) та внутрішнє оздоблення. Важливою інновацією є використання ‘теплого даху’ – технології, де теплоізоляція розташована над кроквяною системою, мінімізуючи теплові мости через дерев’яні елементи. Це дозволяє досягти U-фактора для даху на рівні 0,12-0,15 Вт/(м²·К), що перевищує вимоги ДБН В.2.6-31:2016. Додатково застосовуються спеціальні дифузійні та пароізоляційні плівки з високими показниками Sd, що забезпечують оптимальний вологовий режим. Наприклад, для кліматичних умов України критично важливим є правильний розрахунок точки роси у товщі покрівельного ‘пирога’ для запобігання внутрішній конденсації, що може призвести до руйнування дерев’яних конструкцій та зниження ефективності утеплювача.

Повітронепроникність оболонки будівлі є критично важливим фактором для ефективності будь-якої системи кондиціонування, особливо в будівлях типу Barnhouse, де об’єм внутрішнього простору великий. Високий показник повітронепроникності (вимірюваний як n50, що відображає кратність повітрообміну за годину при різниці тиску 50 Па) забезпечує мінімальні неконтрольовані тепловтрати/теплонадходження через інфільтрацію повітря. Для проєкту Barn 90 було поставлено ціль досягти показника n50 ≤ 1,0 h⁻¹, що відповідає стандартам пасивного будинку, а для об’єктів KOLEO типовим є n50 ≤ 2,0 h⁻¹ згідно з ДБН В.2.6-31:2016.

Для досягнення такого результату були застосовані наступні стратегії: по-перше, використання високоякісних пароізоляційних мембран, які виконують функцію основного повітронепроникного шару. Ці мембрани герметично з’єднуються між собою спеціальними стрічками та клеями, а також у місцях примикань до віконних та дверних рам, комунікацій, фундаменту. По-друге, ретельне проєктування та виконання всіх вузлів примикань: між стінами та дахом, стінами та перекриттями, а також навколо інженерних комунікацій. Кожен елемент клеєного бруса GL24h був прецизійно оброблений на ЧПУ-обладнанні, що забезпечує мінімальні зазори при монтажі. По-третє, проведення аеродинамічного тесту ‘Blower Door’ на етапі завершення чорнових робіт. Цей тест дозволяє виявити та усунути місця негерметичності до початку фінішних робіт, гарантуючи досягнення цільового показника n50. Наприклад, вимірювання, проведені на аналогічних об’єктах KOLEO, показали n50 на рівні 0,8-1,2 h⁻¹, що підтверджує ефективність обраних рішень. Це дозволяє системі кондиціонування працювати з меншим навантаженням та максимально ефективно.

Ефективність системи кондиціонування в Barn 90 залежить від точного розрахунку теплового навантаження та правильного вибору обладнання. Зважаючи на архітектурні особливості Barnhouse, такі як великі об’єми та панорамне скління, розрахунок теплонадходжень та тепловтрат виконувався з використанням динамічних моделей, які враховують добові та сезонні коливання сонячної радіації, температури зовнішнього повітря та внутрішніх тепловиділень. Для України ці розрахунки базуються на даних про кліматичні зони, згідно з ДБН В.1.1-12 ‘Будівництво в сейсмічних районах України’ та ДБН В.2.2-15 ‘Житлові будинки. Основні положення’.

Основні компоненти теплового навантаження включали: теплонадходження через огорожувальні конструкції (стіни, дах, вікна), внутрішні тепловиділення від людей та обладнання, а також теплонадходження з припливним повітрям. Враховуючи високу повітронепроникність (n50), інфільтраційні втрати були мінімальними, що дозволило сфокусуватися на трансмісійних та сонячних теплонадходженнях. Для Barn 90 була обрана високоефективна мультизональна VRV/VRF система кондиціонування з функцією рекуперації тепла, що дозволяє індивідуально регулювати температуру в різних зонах та економити енергію. Коефіцієнт сезонної енергоефективності (SEER) таких систем зазвичай перевищує 7,0, а коефіцієнт сезонної продуктивності (SCOP) – 4,0. Додатково, для забезпечення якісного припливу свіжого повітря, система кондиціонування інтегрована з централізованою припливно-витяжною вентиляцією з рекуперацією тепла, згідно з DIN 1946-6, що є ключовим для підтримки здорового мікроклімату. Більше про інженерні системи можна дізнатися на сторінці систем вентиляції KOLEO.

Кліматичні умови України диктують специфічні вимоги до проєктування систем кондиціонування, які необхідно враховувати в таких проєктах, як Barn 90. Значні температурні перепади між літнім та зимовим періодами, висока вологість повітря в певні сезони та інтенсивна сонячна радіація влітку вимагають адаптованих рішень. Середня температура липня в більшості регіонів України становить близько +20-23°C, але пікові значення можуть сягати +35°C і вище. Зимові температури можуть опускатися до -20°C. Це означає, що система кондиціонування повинна ефективно працювати як на охолодження, так і на обігрів, забезпечуючи комфорт у будь-яку пору року.

Для Barn 90 це виразилося у виборі обладнання з широким діапазоном робочих температур, а також у розрахунку потужності з урахуванням граничних значень. Важливою особливістю є потреба в ефективній системі осушення повітря в перехідні періоди (весна/осінь), коли зовнішня температура ще не вимагає активного охолодження, але висока вологість може створювати дискомфорт. Це реалізується через рекуператори тепла з ентальпійними роторами або додатковими модулями осушення. Також, зважаючи на інтенсивність сонячної радіації, було передбачено зовнішнє затінення (наприклад, козирки або маркізи) для великих скляних поверхонь, що дозволяє значно знизити пікове теплонадходження та зменшити навантаження на систему охолодження. Це стратегічно важливий крок для зниження експлуатаційних витрат та підвищення стійкості будівлі до кліматичних змін, що особливо актуально для України. Загальний досвід проєктування KOLEO враховує ці регіональні особливості.

Ефективність кроквяної системи Barn 90 значною мірою залежить від якості виконання типових вузлів, які забезпечують безперервність теплоізоляційного шару та повітронепроникність. Розглянемо детальніше вузол примикання покрівлі до зовнішньої стіни. У традиційних каркасних або брусових будинках це місце часто є ‘містком холоду’, однак у Barn 90 за рахунок застосування клеєного бруса GL24h та багатошарової ізоляції ця проблема мінімізована.

Типовий вузол включає зовнішнє покриття (металочерепиця або фальцева покрівля), контррейки та обрешітку, вентиляційний зазор (мінімум 50 мм), вітрозахисну мембрану, шар теплоізоляції (наприклад, 250 мм мінеральної вати щільністю 30-35 кг/м³), кроквяні ноги з клеєного бруса GL24h, додатковий шар теплоізоляції між кроквами або під ними (наприклад, 100-150 мм), пароізоляційну мембрану та внутрішнє оздоблення. Ключовим моментом є герметизація пароізоляційного шару, який повинен бути безперервним по всьому контуру будівлі. В місцях примикань до стін та інших конструктивних елементів пароізоляційна мембрана щільно приклеюється до основи за допомогою спеціальних герметиків та ущільнювальних стрічок, створюючи повітронепроникний контур. Для запобігання тепловим місткам через крокви, часто застосовують перехресне утеплення або надкроквяне розташування теплоізоляції, як вже згадувалося. Значення лінійного теплового моста для такого вузла може бути зменшено до ψ ≤ 0,05 Вт/(м·К), що є відмінним показником. Це вимагає використання якісних матеріалів та професійного монтажу, гарантуючи довговічність та стабільність теплотехнічних характеристик покрівлі Barn 90.

При виборі та проєктуванні систем кондиціонування для таких об’єктів, як Barn 90, KOLEO приділяє особливу увагу не лише початковим інвестиціям, а й загальній вартості володіння (Total Cost of Ownership, TCO). TCO включає капітальні витрати на обладнання та монтаж, а також експлуатаційні витрати протягом усього життєвого циклу будівлі, такі як енергоспоживання, обслуговування, ремонт та заміна обладнання. Висока енергоефективність будинку Barn 90, досягнута за рахунок використання клеєного бруса GL24h, оптимізованої кроквяної системи, високої повітронепроникності (n50 ≤ 1,0 h⁻¹) та якісних вікон, є фундаментом для зниження TCO систем кондиціонування.

Інвестиції у високоякісні теплоізоляційні матеріали та ефективні системи вентиляції з рекуперацією тепла (ККД рекуперації до 85-90%) дозволяють значно зменшити необхідну потужність систем кондиціонування, що, у свою чергу, знижує початкові капітальні витрати. Крім того, менша потужність обладнання означає менше споживання електроенергії протягом усього терміну служби. Наприклад, VRV/VRF системи з високими показниками SEER та SCOP, обрані для Barn 90, можуть зменшити енергоспоживання на охолодження та обігрів на 30-50% порівняно зі стандартними спліт-системами. Це призводить до істотної економії на комунальних платежах. Також, довговічність та надійність обраного обладнання мінімізує витрати на ремонт та обслуговування. Проєкт Barn 90 демонструє, що інвестиції в енергоефективні рішення окуповуються протягом 7-10 років завдяки значному зниженню експлуатаційних витрат, забезпечуючи комфортний мікроклімат за оптимальну ціну. Важливим є також професійний підхід архітектора, який може порадити найкращі рішення: архітектор KOLEO.
