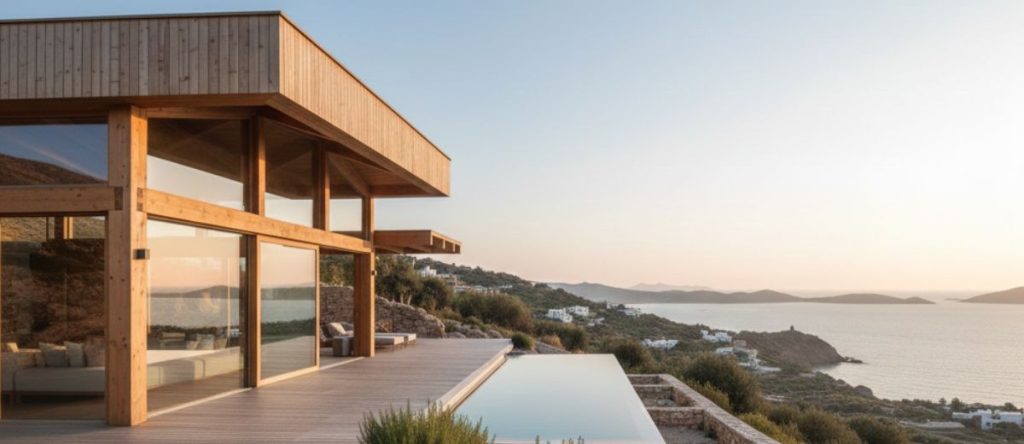

ЯК СТВОРИТИ ВИДОВІ ОСІ — ‘ВІКНА У ПРИРОДУ’

Видові осі в архітектурі — це не просто великі світлові отвори, а цілеспрямовано сформовані лінії зорового сприйняття, що створюють візуальний зв’язок між інтер’єром та екстер’єром. Основна мета полягає у максимально ефективному використанні панорамних краєвидів, інтеграції природного світла та формуванні відчуття простору. Психологічно, ‘вікна у природу’ сприяють зниженню стресу, покращенню настрою та підвищенню загальної продуктивності, забезпечуючи так званий біофільний дизайн. Це особливо актуально в умовах сучасного міського життя, де доступ до природних елементів часто обмежений.

При проєктуванні видових осей необхідно враховувати не лише привабливість зовнішнього краєвиду, але й його динаміку протягом дня та року. Сонячна активність, зміна сезонів, погодні умови — всі ці фактори впливають на візуальне сприйняття та потребують ретельного аналізу. Наприклад, панорамні вікна, орієнтовані на схід, забезпечать рясне ранкове сонце, тоді як західні вікна подарують мальовничі заходи сонця. Важливо також враховувати приватність ділянки: чи не буде видова вісь відкривати будинок для небажаних поглядів із сусідніх ділянок або доріг? Інженерні рішення тут переплітаються з функціональними аспектами. Сучасні склопакети з можливістю диммування або інтегровані системи жалюзі можуть допомогти вирішити ці питання, забезпечуючи гнучкість у використанні простору та адаптацію до різних умов. Архітектурне планування, що передбачає видові осі, часто базується на відкритих плануваннях, але з урахуванням можливості трансформації простору за допомогою розсувних перегородок або меблів, що дозволяє зберігати функціональність приватності за необхідності.

Ключовим етапом створення ефективних видових осей є їх оптимальне розташування відносно сторін світу та особливостей ділянки. Південна орієнтація віконних прорізів максимізує інсоляцію та пасивний сонячний обігрів у холодний період, що є значним плюсом для енергоефективності. Проте, влітку це може призвести до перегріву приміщень. Для балансу застосовують сонцезахисні елементи: зовнішні жалюзі, маркізи, виступи даху (наприклад, згідно з ДБН В.2.5-28:2018 ‘Природне і штучне освітлення’).

Північна орієнтація забезпечує рівномірне, розсіяне світло без прямих сонячних променів, що ідеально підходить для робочих зон або художніх майстерень, де важлива відсутність відблисків. Однак, теплові втрати через північні вікна зазвичай вищі. Східна орієнтація дозволяє насолоджуватися ранковим сонцем, яке сприяє пробудженню, а західна – вечірніми променями та заходами. Для України, з її кліматичними умовами, необхідно знайти баланс між освітленістю, тепловими надходженнями та втратами. Наприклад, для досягнення комфорту влітку, можна комбінувати великі панорамні вікна з виступами даху, що перекривають літнє сонце, але пропускають низьке зимове. Також важливо враховувати вплив навколишнього ландшафту: дерева можуть створювати затінення або, навпаки, відкривати привабливі краєвиди, що впливає на естетичну цінність видової осі та потребує аналізу річного циклу їх вегетації. В умовах щільної міської забудови, видові осі можуть бути спрямовані на внутрішні дворики, мінімалістичні сади або навіть на архітектурні елементи протилежних будівель, якщо це створює цікавий візуальний ефект. Кваліфікований дизайнер або архітектор на початкових етапах проєктування проводить детальний аналіз ділянки, використовуючи інструменти для моделювання сонячного освітлення (наприклад, BIM-моделі), що дозволяє візуалізувати інсоляцію та потенційні проблеми з перегрівом чи недостатнім освітленням на різних етапах проєктування, ще до початку будівництва.

Вибір віконних систем для панорамних ‘вікон у природу’ є критично важливим для їх функціональності, довговічності та енергоефективності. Сучасний ринок пропонує широкий асортимент профільних систем та склопакетів, кожен з яких має свої особливості.

Профільні системи:

• ПВХ-профілі: Завдяки багатокамерній структурі (від 5 до 8 камер), ПВХ-профілі забезпечують високу теплоізоляцію. Для великих прорізів часто використовуються посилені профілі з металевим армуванням для забезпечення жорсткості та стабільності.
• Дерев’яні профілі: Натуральний матеріал, що має відмінні теплоізоляційні властивості. Часто використовується клеєний брус для профілів, що забезпечує стабільність до деформацій. Додатково профілі обробляються спеціальними складами для захисту від вологи та УФ-випромінювання.
• Алюмінієві профілі: Ідеальні для створення тонких, елегантних конструкцій та максимального світлового отвору. Для покращення теплоізоляційних властивостей використовуються термовставки (терморозриви) з поліаміду, що дозволяє досягти коефіцієнта теплопередачі U до 1.0 Вт/(м²·К). Це особливо важливо для великих панорамних систем.
• Комбіновані профілі (дерево-алюміній, ПВХ-алюміній): Поєднують переваги різних матеріалів – естетику дерева або економічність ПВХ з довговічністю та міцністю алюмінію з зовнішнього боку.

Склопакети:

• Двокамерні та трикамерні: Зменшують теплові втрати та покращують звукоізоляцію. Стандартний двокамерний склопакет має U-значення близько 1.1 Вт/(м²·К), тоді як трикамерний може досягати 0.6-0.8 Вт/(м²·К).
• Енергозберігаюче скло (Low-E): Містить низькоемісійне покриття, яке відбиває тепло назад у приміщення взимку та запобігає його проникненню влітку. Це значно знижує коефіцієнт U склопакета.
• Заповнення інертними газами (аргон, криптон): Зменшує теплопровідність всередині склопакета, покращуючи його ізоляційні властивості. Аргон дає приріст близько 10-15% до теплотехнічних характеристик.
• Багатошарове скло (триплекс): Забезпечує підвищену безпеку та звукоізоляцію. При руйнуванні уламки залишаються на плівці, запобігаючи пораненням.

Правильний вибір профілю та склопакета дозволяє створити не тільки гарні, але й функціональні, довговічні та енергоефективні ‘панорамні вікна’, які відповідатимуть найвищим стандартам якості та безпеки.

Питання теплотехнічної ефективності великих вікон є фундаментальним для будівель з панорамним склінням, особливо в кліматичних умовах України. Коефіцієнт теплопередачі U-value (обернено до R-value – опір теплопередачі) є ключовим показником, що характеризує здатність вікна пропускати тепло. Чим нижче U-value, тим вищі теплоізоляційні властивості конструкції.

Згідно з чинним ДБН В.2.6-31:2021 ‘Теплова ізоляція будівель’, мінімально допустимі значення опору теплопередачі для світлопрозорих огороджувальних конструкцій (вікон, балконних дверей, вітражів) значно посилені. Для житлових будівель, залежно від температурної зони України, вимоги до опору теплопередачі вікон (R) коливаються від 0.75 м²·К/Вт до 0.9 м²·К/Вт, що відповідає U-value приблизно 1.33 Вт/(м²·К) до 1.11 Вт/(м²·К). Це означає, що використання звичайних однокамерних склопакетів є неприпустимим, оскільки їх U-value становить близько 2.8-3.0 Вт/(м²·К).

Для досягнення нормативних показників необхідно застосовувати сучасні рішення: двокамерні або трикамерні склопакети з енергозберігаючим низькоемісійним покриттям (Low-E) та заповненням міжскляного простору інертними газами, такими як аргон або криптон. Наприклад, двокамерний склопакет з двома Low-E стеклами та аргоном може мати U-value в діапазоні 0.8-1.0 Вт/(м²·К), що відповідає R-value 1.0-1.25 м²·К/Вт. Для пасивних та будівель з нульовим споживанням енергії (ZEB), ці вимоги ще суворіші, часто вимагаючи U-value менше 0.7 Вт/(м²·К), що досягається за допомогою потрійних склопакетів, спеціальних рамних систем з покращеною теплоізоляцією та ‘теплих’ дистанційних рамок.

Крім того, необхідно враховувати коефіцієнт світлопропускання (LT) та сонячний фактор (g-value), які впливають на комфорт та ризик перегріву. Ефективний проєкт видових осей повинен інтегрувати всі ці параметри для забезпечення оптимального мікроклімату та мінімізації експлуатаційних витрат на опалення та кондиціонування.

Проєктування та виконання вузлів кріплення панорамних вікон є одним із найскладніших та найважливіших етапів, оскільки саме тут часто виникають проблеми з тепловими містками та повітронепроникністю. Містки холоду – це ділянки огороджувальної конструкції з підвищеною теплопровідністю, через які відбуваються значні втрати тепла, а також може утворюватися конденсат, що веде до появи плісняви та руйнування матеріалів. Згідно з ДБН В.2.6-31:2021, лінійний коефіцієнт теплопередачі для типових вузлів примикання не повинен перевищувати 0.1 Вт/(м·К).

Ключові вузли та рішення:

1. Примикання рами до стіни: Це найкритичніший вузол. Для дерев’яних або каркасних стін (наприклад, з використанням технології CLT) віконна рама повинна бути встановлена в площині теплоізоляційного шару, а не в площині несучої стіни. Монтажні шви повинні бути тришаровими:
   • Зовнішній шар: Паропроникна стрічка (мембрана), що захищає від дощу та виводить вологу назовні.
   • Середній шар: Теплоізоляційний матеріал (монтажна піна з низькою теплопровідністю, мінеральна вата), що забезпечує герметизацію та теплоізоляцію.
   • Внутрішній шар: Пароізоляційна стрічка, що запобігає проникненню водяної пари з приміщення в монтажний шов.
2. Підвіконна зона: Тут часто виникають проблеми через неправильний монтаж підвіконня. Рекомендується використовувати спеціальні ‘теплі’ підставочні профілі під віконну раму, які мають аналогічні з рамою теплоізоляційні характеристики. Це особливо важливо для великих вітражів, що стоять на рівні підлоги.
3. Примикання до стелі/перекриття: Великі вікна ‘в підлогу’ вимагають ретельного проєктування верхнього вузла, щоб уникнути деформації рами під вагою перекриття та забезпечити повітронепроникність. Використовуються компенсаційні шви та спеціальні системи кріплення, що дозволяють рамі ‘плавати’ без передачі навантажень.

Повітронепроникність (n50): Відповідно до ДБН В.2.6-31:2021, повітропроникність будівель, оснащених системами вентиляції з рекуперацією тепла, має бути не більше 3.0 м³/(год·м²) при різниці тисків 50 Па (значення n50). Для панорамних вікон досягнення такого показника вимагає високоякісних ущільнювачів, прецизійного монтажу та регулярного контролю якості. Використання інтелектуальних систем герметизації, що розширюються при контакті з вологою, може додатково покращити цей параметр. Детальний розбір вузлів із застосуванням термовізійної зйомки після монтажу дозволяє виявити та усунути потенційні дефекти, забезпечуючи оптимальну ефективність ‘вікон у природу’.

Великі панорамні вікна, як ключові елементи видових осей, піддаються значним вітровим навантаженням, що вимагає особливого підходу до їх конструктивного проєктування та забезпечення безпеки. Згідно з ДБН В.1.2-2:2006 ‘Навантаження і впливи’, вітрові навантаження розраховуються з урахуванням нормативного значення тиску вітру для конкретного регіону України, висоти будівлі та коефіцієнтів, що враховують аеродинамічну форму будівлі та рельєф місцевості. Наприклад, для більшості регіонів України нормативне значення тиску вітру становить близько 0.38 кПа, але для прибережних зон або високогірних районів воно може бути значно вищим.

Конструктивні особливості для забезпечення стійкості до вітрових навантажень:

1. Посилені профільні системи: Використання профілів з підвищеною жорсткістю, збільшеною товщиною стінок та додатковим армуванням. Для алюмінієвих систем це часто означає використання більш масивних, багатокамерних профілів.
2. Надійне кріплення до несучих конструкцій: Монтажні елементи (анкерні пластини, дюбелі) повинні мати достатню несучу здатність та бути розраховані на вириваючі та зсувні навантаження. Відстань між точками кріплення повинна відповідати рекомендаціям виробника профілів та розрахункам навантажень.
3. Правильне скління: Склопакети повинні бути достатньої товщини та мати відповідну формулу для витримування вітрових навантажень. Для дуже великих прорізів може застосовуватися спеціальне загартоване скло або триплекс (ламіноване скло), яке при руйнуванні не розсипається на гострі уламки.
4. Імпости та штульпи: Застосування горизонтальних та вертикальних перегородок (імпостів) зменшує площу окремих склопакетів, підвищуючи їх стійкість до вітрових навантажень та покращуючи жорсткість всієї конструкції. Штульпові вікна дозволяють максимально відкрити простір без вертикального профілю посередині, але вимагають ще ретельнішого розрахунку та посилення крайових елементів.

Аспекти безпеки:

• Захист від руйнування: Використання загартованого скла в склопакетах є стандартом для великих прорізів, особливо в нижній частині. При руйнуванні воно розпадається на дрібні безпечні фрагменти. Триплекс, у свою чергу, утримує уламки на плівці, запобігаючи падінню скла.
• Захист від злому: Для панорамних вікон важливо передбачити протизламну фурнітуру (класи RC1-RC3 згідно з EN 1627) та антивіджимні штифти, що підвищує безпеку будинку.
• Захист від падіння: Для вікон, що починаються від підлоги, і особливо для тих, що виходять на балкони чи тераси, необхідно передбачити спеціальні заходи безпеки, такі як інтегровані поручні або використання скла зі значно підвищеною міцністю (наприклад, згідно з ДБН В.2.2-24:2009 ‘Будинки і споруди. Захисні споруди цивільного захисту’).

Створення видових осей за допомогою великих панорамних вікон неминуче впливає на інженерні системи будівлі, особливо на опалення та вентиляцію. Неправильна інтеграція може призвести до дискомфорту, значних теплових втрат або неефективної циркуляції повітря. Оптимальне рішення вимагає комплексного підходу ще на етапі проєктування.

Опалення:

Великі скляні поверхні є джерелом підвищених тепловтрат, незважаючи на високі показники U-value сучасних склопакетів. Традиційні радіатори, розташовані під вікнами, можуть бути недостатніми або неестетичними. Серед ефективних рішень:

• Внутрішньопідлогові конвектори: Вбудовуються в підлогу безпосередньо перед вікном. Вони створюють теплову завісу, що перешкоджає утворенню конденсату та проникненню холодного повітря, забезпечуючи рівномірний розподіл тепла. Особливо ефективні моделі з примусовою конвекцією.
• Тепла підлога: Система ‘тепла підлога’ забезпечує рівномірний обігрів приміщення і є ідеальним доповненням до панорамних вікон, усуваючи необхідність у видимих опалювальних приладах. Площа обігріву підлоги повинна бути розрахована з урахуванням підвищених тепловтрат через скління.
• Стельові або настінні інфрачервоні обігрівачі: Можуть бути елегантно інтегровані в інтер’єр, забезпечуючи локальний обігрів зон біля вікон, компенсуючи холод від скла.

Вентиляція:

Сучасні герметичні вікна, які є необхідністю для забезпечення теплоефективності, ускладнюють природну вентиляцію. Це вимагає інтеграції сучасних систем вентиляції. Для будинків з панорамними вікнами особливо рекомендовані припливно-витяжні системи вентиляції з рекуперацією тепла. Вони забезпечують постійний приток свіжого повітря та видалення відпрацьованого, при цьому мінімізуючи втрати тепла за рахунок передачі енергії від витяжного повітря до припливного. Це критично важливо для підтримання якості повітря в приміщенні (IAQ) та запобігання підвищенню вологості, що може призвести до конденсації на холодних поверхнях вікон.

При проєктуванні системи вентиляції необхідно враховувати об’єм приміщень з панорамним склінням, кількість людей та джерела вологи. Правильно розрахована система забезпечить оптимальний повітрообмін, знизить енергоспоживання та створить здоровий мікроклімат, дозволяючи повною мірою насолоджуватися перевагами ‘вікон у природу’ без шкоди для комфорту та ефективності.

Для досягнення максимальної прозорості та естетичної чистоти ‘вікон у природу’ сучасні технології склопакетів пропонують низку інноваційних рішень, які виходять за рамки стандартних енергозберігаючих функцій. Ці технології спрямовані на покращення світлопропускання, зменшення відблисків та створення відчуття ‘невидимого’ скла.

Основні технології:

• Скло з низьким вмістом заліза (Low-Iron Glass): Таке скло, відоме також як ‘оптивайт’ або ‘діамантове’, має знижений вміст оксидів заліза, що відповідають за зеленуватий відтінок звичайного скла, особливо помітний на торцях або в багатошарових склопакетах. Завдяки цьому скло стає максимально прозорим, пропускає більше природного світла (коефіцієнт світлопропускання до 92% порівняно з 88-90% у звичайного) і не спотворює кольори зовнішнього ландшафту. Це ідеальне рішення для видових осей, де важлива кольоропередача та ясність зображення.
• Антирефлексні (антивідблискові) покриття: Ці покриття наносяться на поверхню скла для зменшення відбиття світла, що дозволяє мінімізувати небажані відблиски та ‘дзеркальний ефект’. Скло з антирефлексним покриттям пропускає більше світла всередину приміщення і забезпечує чіткіший вигляд назовні, створюючи ілюзію відсутності скляної перешкоди. Застосовується в художніх галереях, вітринах, і, звісно, у житлових просторах з високими вимогами до візуального комфорту.
• Самоочищувальне скло: На поверхню скла наноситься спеціальне покриття з діоксиду титану (TiO2). Під впливом ультрафіолетового випромінювання та води (дощу) це покриття розкладає органічні забруднення, а дощова вода рівномірно стікає, змиваючи бруд і не залишаючи розводів. Це значно спрощує догляд за великими вікнами, які важко мити вручну.
• Smart Glass (розумне скло): Технології, такі як електрохромне, фотохромне або рідкокристалічне скло, дозволяють змінювати ступінь прозорості або затемнення скла за допомогою електричного струму або під впливом сонячного світла. Це забезпечує максимальний контроль над інсоляцією та приватністю, адаптуючи простір до поточних потреб без використання штор чи жалюзі. Хоча ці рішення є дорожчими, вони пропонують найвищий рівень функціональності та інтеграції з системою ‘розумний будинок’.

Інтеграція цих передових технологій склопакетів дозволяє не лише створити ‘вікна у природу’ з максимальною прозорістю, але й значно підвищити комфорт, енергоефективність та зручність експлуатації будинку.
