НАДІЙНЕ ЗАБЕЗПЕЧЕННЯ ПРИРОДНОГО ОСВІТЛЕННЯ

Забезпечення достатнього природного освітлення в будівлях регламентується низкою державних будівельних норм України, зокрема ДБН В.2.2-15:2019 ‘Житлові будинки. Основні положення’ та ДБН В.2.5-28:2018 ‘Природне і штучне освітлення’. Ці нормативи визначають мінімально допустимі рівні освітленості та вимоги до світлопрозорих конструкцій.

Ключовим показником є Коефіцієнт Природної Освітленості (КПО), який вимірюється у відсотках і відображає відношення освітленості в певній точці приміщення до одночасної зовнішньої освітленості від повністю відкритого небосхилу. Згідно з ДБН В.2.5-28:2018, для житлових приміщень нормований КПО має бути не менше 1,0% (для бічного освітлення) або 2,0% (для верхнього освітлення). Це вимагає ретельного розрахунку площі віконних прорізів та їхнього розташування. Оптимальне співвідношення площі світлових прорізів до площі підлоги в житлових кімнатах зазвичай становить від 1:8 до 1:5, але це значення може варіюватися залежно від географічного положення, орієнтації будівлі та наявності зовнішніх перешкод (наприклад, сусідніх будівель, дерев). Для північної орієнтації вікон може знадобитися збільшення площі скління для досягнення нормативного КПО, тоді як для південної — необхідно враховувати ризик перегріву та передбачати сонцезахисні елементи.

Важливим аспектом є також рівномірність освітлення. Занадто великі вікна можуть створювати сліпучість, тоді як занадто малі – недостатнє освітлення. Проєктування має враховувати глибину приміщення. Приміщення глибиною понад 6 метрів з бічним освітленням можуть мати значне зниження КПО у віддалених від вікон зонах. У таких випадках розглядають додаткові рішення, як-от верхнє освітлення (зенітні ліхтарі, світлові шахти) або світловоди. Крім того, зовнішні елементи, такі як балкони, лоджії, виступи даху, впливають на світловий режим і повинні бути враховані при розрахунках. Ефективне використання світлих відтінків в інтер’єрі та екстер’єрі також сприяє кращому розсіюванню світла та підвищенню КПО. Дотримання цих принципів на етапі архітектурного проєктування є запорукою створення функціональних, естетичних та здорових просторів.

Для досягнення високих показників енергоефективності, що напряму корелює з якістю природного освітлення та теплоізоляцією, необхідно розглядати будівлю як цілісну систему. Наприклад, у концепції будівлі з нульовим споживанням енергії (ZEB), інтегроване проєктування освітлення є одним з ключових факторів, що дозволяє мінімізувати потребу у штучному освітленні та знизити енерговитрати на опалення та охолодження.

Склопакет – це не просто елемент, що пропускає світло, а складний інженерний виріб, який визначає до 80% теплотехнічних характеристик віконної конструкції. Оптимізація його U-value (коефіцієнта теплопередачі) та спектральної селективності є критично важливою для забезпечення комфорту та енергоефективності.

Сучасні норми, зокрема ДБН В.2.6-31:2016 ‘Теплова ізоляція будівель’, висувають жорсткі вимоги до U-value для вікон, що знаходяться у зовнішній огороджувальній конструкції. Для житлових будівель в Україні рекомендоване значення U-value для вікон становить не більше 0.9–1.1 Вт/(м²·К) залежно від кліматичної зони. Досягнення цих показників можливе завдяки використанню багатокамерних склопакетів (дво- або трикамерних), наповненню камер інертними газами (аргон, криптон) та застосуванню низькоемісійних (Low-E) покриттів.

Low-E покриття – це мікроскопічні шари металів, які наносяться на поверхню скла і відбивають теплові промені, зберігаючи тепло всередині приміщення взимку та перешкоджаючи його проникненню ззовні влітку. Розрізняють два основні типи Low-E покриттів: м’яке (з високою селективністю) та тверде. М’яке покриття (наприклад, магнетронне напилення) має кращі показники теплозбереження та вищу світлопропускну здатність, але менш стійке до механічних пошкоджень і вимагає розташування всередині склопакета. Тверде покриття (піролітичне) більш міцне, але менш ефективне.

Спектральна селективність – це здатність склопакета вибірково пропускати видиме світло (Visible Light Transmittance, VLT) та відбивати або поглинати інфрачервоне (теплову енергію, Solar Heat Gain Coefficient, SHGC) та ультрафіолетове випромінювання. Для південних фасадів бажано мати склопакети з високим VLT і помірним SHGC для пасивного сонячного обігріву взимку. Для західних та східних фасадів, де ризик перегріву високий, рекомендовані склопакети з низьким SHGC, що ефективно блокують сонячну теплову енергію, зберігаючи при цьому достатню світлопропускну здатність. Наприклад, для північних фасадів, де важливе максимальне пропускання світла, можуть застосовуватися склопакети з VLT до 70-80% і SHGC 0.4-0.5. Для південних фасадів, з метою контролю сонячного випромінювання, можуть використовуватися склопакети з VLT 60-70% і SHGC 0.25-0.35. Комплексний підхід до вибору склопакетів дозволяє досягти оптимального балансу між природним освітленням, теплозбереженням та захистом від перегріву.

Вибір матеріалу для рамної конструкції вікна має прямий вплив на загальну енергоефективність віконного блоку та його довговічність. Кожен матеріал має свої переваги та недоліки, особливо стосовно утворення теплових мостів.

ПВХ (Полівінілхлорид): Найпоширеніший варіант завдяки своїй доступності та хорошим теплоізоляційним властивостям. Багатокамерна структура профілів (від 3 до 7 камер) дозволяє досягати U-value профілю до 0.8 Вт/(м²·К) та менше. Теплові мости у ПВХ профілях мінімізуються за рахунок повітряних камер та використання термовставок. Однак, важливо звертати увагу на якість армування (оцинкована сталь), яке може бути слабким місцем для теплових мостів, якщо воно не переривчасте. Довговічність ПВХ профілів становить 40-60 років.

Дерево: Природний матеріал з відмінними теплоізоляційними властивостями (λ від 0.12 до 0.18 Вт/(м·К)). Дерев’яні рами мають низький коефіцієнт лінійного розширення, що забезпечує стабільність розмірів. Теплові мости в дерев’яних рамах майже відсутні, оскільки дерево саме по собі є добрим ізолятором. Для підвищення довговічності та стійкості до зовнішніх впливів, дерев’яні вікна обробляються спеціальними просоченнями та лакофарбовими матеріалами. Термін служби якісних дерев’яних вікон може перевищувати 70 років. Застосування клеєного бруса у конструкції дозволяє створювати міцніші та стабільніші рами для великих віконних прорізів, зберігаючи при цьому високу теплоізоляцію.

Алюміній: Алюмінієві профілі відрізняються високою міцністю, легкістю та довговічністю (понад 80 років), що робить їх ідеальними для великих скляних конструкцій та панорамних вікон. Проте алюміній є добрим провідником тепла (λ ≈ 200 Вт/(м·К)), що створює значні теплові мости. Для подолання цього недоліку використовуються спеціальні терморозриви – вставки з поліаміду або інших низькотеплопровідних матеріалів, які розділяють зовнішню та внутрішню частини профілю. Це дозволяє знизити U-value алюмінієвих профілів до рівня 1.0-1.5 Вт/(м²·К), а в деяких випадках і нижче.

Композитні матеріали (Дерево-алюміній, ПВХ-алюміній): Поєднують переваги різних матеріалів. Наприклад, дерево-алюмінієві вікна мають теплоту дерева зсередини та стійкість алюмінію зовні, забезпечуючи відмінні теплові показники та високу довговічність. Вони мінімізують теплові мости за рахунок комбінованої структури. Такі рішення зазвичай мають високу ціну, але виправдовують себе в проєктах з підвищеними вимогами до енергоефективності та естетики.

При виборі матеріалу важливо враховувати не лише U-value профілю, а й загальний коефіцієнт теплопередачі вікна U_w, який включає характеристики як склопакета, так і рами. Для пасивних будинків U_w не повинен перевищувати 0.8 Вт/(м²·К).

Якість монтажу віконних конструкцій є не менш важливою, ніж характеристики самого вікна. Неправильний монтаж може призвести до значних втрат тепла, утворення конденсату та зниження повітронепроникності будівлі, навіть якщо вікно має відмінні U-value показники.

Згідно з ДСТУ Б В.2.6-146:2010 ‘Конструкції будинків і споруд. Вікна та двері. Методи випробування на повітропроникність та водонепроникність’, а також ДБН В.2.6-31:2016, повітронепроникність огороджувальних конструкцій є одним з ключових параметрів енергоефективності. Типовий показник повітрообміну (n50) для енергоефективних будівель не повинен перевищувати 1.5-2.0 1/год при перепаді тиску 50 Па. Неякісні монтажні шви можуть збільшити цей показник у кілька разів, нівелюючи всі переваги дорогих склопакетів та профілів.

Ключовий елемент – це багатошаровий монтажний шов, що відповідає принципу ‘із середини щільніше, ніж ззовні’. Цей принцип означає:

• Внутрішній шар (пароізоляційний): Призначений для запобігання проникненню водяної пари з приміщення в монтажний шов. Використовуються паронепроникні стрічки або спеціальні герметики. Це критично важливо для захисту утеплювача від зволоження.
• Центральний шар (теплоізоляційний): Заповнює основний простір між віконною рамою та стіновим отвором. Найчастіше використовується монтажна піна з низьким коефіцієнтом теплопровідності (0.03-0.04 Вт/(м·К)), яка має високу адгезію та заповнювальну здатність. Важливо забезпечити рівномірне заповнення без пустот.
• Зовнішній шар (паропроникний, гідроізоляційний): Захищає монтажний шов від атмосферних опадів, УФ-випромінювання, але дозволяє волозі виходити з утеплювача назовні. Застосовуються паропроникні стрічки, ПСУЛ (попередньо стиснуті ущільнювальні стрічки) або спеціальні мастики.

Детальний розбір вузла монтажу передбачає також наявність анкерних кріплень, що забезпечують надійну фіксацію вікна в прорізі, а також дотримання монтажних зазорів. Зазори повинні бути достатніми для компенсації термічних розширень матеріалів та забезпечення якісного заповнення монтажною піною – зазвичай 15-30 мм. Недотримання технології може призвести до деформації рам, розгерметизації та погіршення всіх експлуатаційних характеристик вікна. Проєктна документація повинна чітко визначати типові вузли монтажу для кожного типу вікна та матеріалу стіни. Тільки комплексний підхід до проєктування та виконання монтажних робіт може гарантувати довговічність, енергоефективність та комфорт в будівлі.

Природне освітлення – це не тільки джерело світла, але й потужний фактор, що впливає на енергетичний баланс будівлі. Його інтеграція в загальну систему енергозбереження вимагає комплексного підходу, що враховує пасивний сонячний обігрів, захист від перегріву та мінімізацію втрат тепла.

Пасивний сонячний обігрів (Passive Solar Heating): Вікна, особливо орієнтовані на південь, можуть значно зменшити потребу в опаленні в холодний період. Сонячне випромінювання, проходячи крізь склопакет, нагріває внутрішні поверхні (підлога, стіни), які потім акумулюють тепло і повільно віддають його в приміщення. Це явище ефективне, якщо вікна мають високий показник SHGC. Однак, надлишкове сонячне випромінювання може призвести до перегріву, що, своєю чергою, збільшить витрати на кондиціонування влітку. Оптимізація цього процесу включає використання сонцезахисних елементів (зовнішні жалюзі, маркізи, навіси, спеціальні скла з контрольованим SHGC) та інтеграцію систем автоматичного регулювання, які реагують на інтенсивність сонячного світла.

Управління денним світлом (Daylight Harvesting): Це стратегія, яка максимально використовує природне світло для зниження потреби у штучному освітленні. Системи управління денним світлом включають датчики освітленості, які вимірюють рівень природного світла і відповідно регулюють яскравість штучних світильників. Це може бути особливо ефективно у великих офісних будівлях або приміщеннях з глибоким планом, де рівень природного освітлення не є рівномірним. Завдяки таким системам, споживання електроенергії на освітлення може бути знижене на 20-50%.

Тепловтрати та U-value комплексу: Кожне вікно, навіть найсучасніше, є потенційним джерелом тепловтрат. Коефіцієнт теплопередачі всього віконного комплексу (U_w) визначає обсяг тепла, що втрачається через вікно. Для досягнення високої енергоефективності U_w повинен бути якомога нижчим. Для прикладу, для вікон пасивного будинку U_w ≤ 0.8 Вт/(м²·К), а для будівель, що відповідають сучасним ДБН – U_w ≤ 1.1 Вт/(м²·К) для більшості кліматичних зон України. Це досягається комбінацією високоякісних склопакетів (з інертними газами та Low-E покриттями), термічно розділених рам та герметичних монтажних вузлів. Навіть найменша негерметичність або тепловий міст може значно збільшити U-value і, відповідно, тепловтрати.

Комплексне проєктування систем природного освітлення з урахуванням енергетичного балансу дозволяє не тільки підвищити комфорт мешканців, але й значно скоротити експлуатаційні витрати будівлі. Це передбачає взаємодію архітекторів, інженерів-теплотехніків та фахівців з енергетичного аудиту на всіх етапах проєктування та будівництва. Ефективна інтеграція цих світлових рішень є однією з ключових характеристик сучасних інженерних систем будівлі.

Для приміщень, які знаходяться далеко від зовнішніх стін або розташовані всередині будівлі, традиційні вікна не можуть забезпечити достатнє природне освітлення. У таких випадках застосовуються інноваційні архітектурні та інженерні рішення, такі як світловоди та атріуми.

Світловоди (Solar Tubes або Tubular Daylighting Devices): Це системи, які захоплюють сонячне світло на даху або зовнішній стіні та передають його до приміщення через спеціальні світловідбиваючі труби. Основні компоненти світловода включають:

• Купол/колектор: Розташований на даху, збирає сонячне світло. Може бути прозорим або мати призматичну структуру для оптимізації захоплення світла під різними кутами.
• Світловідбивна труба: Виготовляється з високорефлексивного матеріалу (наприклад, алюмінію з відбиваючою здатністю до 98%), що мінімізує втрати світла при проходженні. Труба може бути жорсткою або гнучкою, що дозволяє обходити перешкоди в конструкціях.
• Розсіювач/дифузор: Встановлюється на стелі всередині приміщення і рівномірно розподіляє світло.

Світловоди особливо ефективні для освітлення коридорів, ванних кімнат, гардеробних та інших приміщень без прямого доступу до вікон. Вони забезпечують значне зниження потреби у штучному освітленні протягом світлового дня, сприяючи економії електроенергії. Якісні світловоди мають U-value, порівнянний з вікнами, і забезпечують герметичність на рівні даху, запобігаючи тепловтратам та проникненню вологи.

Атріуми: Це великі відкриті простори всередині будівлі, що простягаються через кілька поверхів і мають скляне або прозоре покриття даху. Атріуми є ефективним рішенням для забезпечення природного освітлення для значної кількості внутрішніх приміщень. Вони створюють вертикальний канал для поширення світла, дозволяючи йому досягати нижніх поверхів та внутрішніх зон. Переваги атріумів:

• Максимальне денне світло: Забезпечують високий рівень КПО для прилеглих приміщень.
• Покращена вентиляція: Сприяють природній конвекції та виведенню теплого повітря влітку.
• Естетика та простір: Створюють відчуття відкритості та візуального зв’язку між поверхами.

Однак, проєктування атріумів вимагає ретельного розрахунку теплового балансу, оскільки великі скляні поверхні можуть призвести до значних тепловтрат взимку та перегріву влітку. Необхідне використання високоселективних склопакетів, зовнішніх сонцезахисних систем та ефективних інженерних рішень для контролю мікроклімату. Впровадження таких архітектурних елементів є комплексним рішенням, яке потребує інтеграції з дизайном інтер’єру та загальним архітектурним задумом.

Для підтвердження ефективності та відповідності будівель нормативним вимогам щодо природного освітлення та енергоефективності, в Україні існують процедури аудиту та сертифікації. Це забезпечує прозорість та гарантію дотримання стандартів.

Енергетичний аудит будівель: Проводиться відповідно до Закону України ‘Про енергетичну ефективність будівель’. Метою аудиту є визначення фактичного рівня енергоспоживання будівлі, виявлення слабких місць та розробка рекомендацій щодо підвищення енергетичної ефективності. У контексті природного освітлення, аудит оцінює:

• Відповідність фактичного КПО нормативним значенням, визначеним ДБН В.2.5-28:2018.
• Тепловтрати через світлопрозорі конструкції (вікна, двері, зенітні ліхтарі), що оцінюються за U-value.
• Вплив природного освітлення на зниження споживання електроенергії на штучне освітлення.
• Оцінка ефективності сонцезахисних елементів та ризиків перегріву.

За результатами енергетичного аудиту складається енергетичний паспорт будівлі, який містить інформацію про клас енергетичної ефективності (від А до G) та рекомендації щодо її підвищення. Клас А означає найвищу енергетичну ефективність.

Проєктування та розрахунки згідно з ДБН В.2.6-31:2016 та ДБН В.2.5-67:2013: Ці нормативи є основними для розрахунку теплової ізоляції будівель та систем опалення, вентиляції та кондиціонування. При проєктуванні світлопрозорих конструкцій обов’язково виконуються теплотехнічні розрахунки, щоб підтвердити відповідність U-value нормативним вимогам для конкретної кліматичної зони України (наприклад, для І зони – Київська, Львівська, Харківська області – вимоги до U_w жорсткіші, ніж для ІІ зони – Одеська, Херсонська області). Також проводиться розрахунок впливу вікон на вентиляційні навантаження (інфільтрація повітря через негерметичні вузли монтажу). Це включає детальний розбір конструкції вікна, склопакета, профілю, а також вузлів примикання до стін. Наприклад, для визначення теплових мостів часто використовують 2D та 3D моделювання, щоб точно оцінити лінійні коефіцієнти теплопередачі (ψ-значення) по периметру вікна.

Сертифікація за міжнародними стандартами (BREEAM, LEED, Passive House): Хоча ці системи не є обов’язковими в Україні, багато інвесторів та забудовників прагнуть отримати таку сертифікацію для своїх проєктів. Ці стандарти висувають ще більш суворі вимоги до природного освітлення, якості внутрішнього середовища та енергоефективності. Наприклад, у стандарті Passive House, коефіцієнт теплопередачі вікон U_w не повинен перевищувати 0.8 Вт/(м²·К), а також висуваються високі вимоги до повітронепроникності будівлі (n50 ≤ 0.6 1/год). Отримання такої сертифікації підтверджує високий рівень стійкості та енергетичної ефективності будівлі, включаючи її світлові характеристики.

Розглянемо практичний приклад реалізації принципів оптимізації природного освітлення в проєкті приватного житлового будинку площею 200 м² у Київській області. Метою було досягти високого класу енергоефективності (клас А за українськими стандартами) та забезпечити максимальний візуальний комфорт.

Етап 1: Архітектурне проєктування та орієнтація. Будинок був спроєктований з урахуванням оптимальної орієнтації:

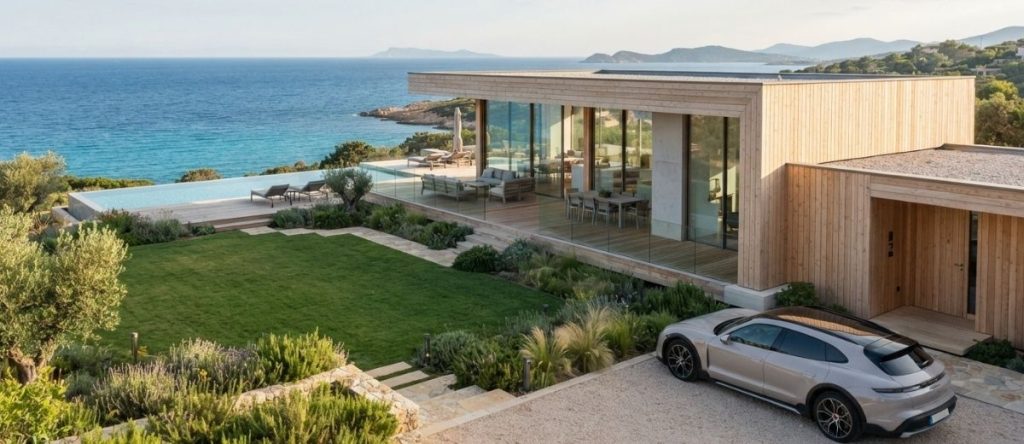

• Південний фасад: Максимізовано площу скління для пасивного сонячного обігріву взимку. Розташовані великі панорамні вікна у вітальні та спальнях.
• Східний та Західний фасади: Площа скління була зменшена, а вікна оснащені зовнішніми сонцезахисними ламелями для запобігання перегріву вранці та ввечері.
• Північний фасад: Передбачено мінімальну кількість вікон, переважно для технічних приміщень, з акцентом на високоізольовані конструкції.

На основі розрахунків КПО, згідно з ДБН В.2.5-28:2018, для житлових кімнат було досягнуто КПО в діапазоні 1.5-2.0%, що перевищує нормативні 1.0%.

Етап 2: Вибір віконних конструкцій та склопакетів. Для південних вікон обрано двокамерні склопакети (4Low-E-14Ar-4-14Ar-4Low-E) з коефіцієнтом теплопередачі U_w = 0.76 Вт/(м²·К) та SHGC = 0.45. Це забезпечує оптимальний баланс між теплозбереженням та пасивним сонячним обігрівом. Для західних та східних фасадів застосовано аналогічні склопакети, але з нижчим SHGC = 0.30 для запобігання перегріву. Всі вікна встановлені на ПВХ-профілях з монтажною шириною 82 мм та 6-камерною структурою, яка забезпечує U_f = 0.9 Вт/(м²·К).

Етап 3: Детальний розбір вузлів монтажу. Кожен віконний вузол був розроблений згідно з принципом ‘із середини щільніше, ніж ззовні’. Використано:

• Внутрішні пароізоляційні стрічки з адгезійним шаром для надійного примикання до пароізоляційного шару стіни.
• Центральний шар з поліуретанової монтажної піни з низьким коефіцієнтом теплопровідності (0.035 Вт/(м·К)), нанесеної у кілька шарів.
• Зовнішні паропроникні, гідроізоляційні стрічки (ПСУЛ) для захисту від атмосферних опадів та виведення вологи.

Це забезпечило повітронепроникність будівлі на рівні n50 = 0.9 1/год, що відповідає вимогам пасивних будинків і значно перевищує українські нормативи. Теплові мости по периметру вікон були мінімізовані, а лінійні коефіцієнти теплопередачі (ψ-значення) не перевищували 0.05 Вт/(м·К).

Результати: Проєкт успішно пройшов енергетичний аудит, отримавши клас енергоефективності А. Завдяки оптимізації природного освітлення, потреба у штучному світлі протягом дня була мінімізована, а витрати на опалення знизилися на 30-40% порівняно з аналогічними будинками стандартного будівництва. Це кейсове дослідження демонструє, що інтегрований підхід до проєктування природного освітлення, з урахуванням всіх технічних аспектів та нормативних вимог, дозволяє досягти видатних результатів у галузі енергоефективності та комфорту. Цей підхід є основою для будівництва сучасних, високопродуктивних будівель, таких як A-Frame будинки, які часто використовують великі скляні площі.
