ВІКНА З ПРИХОВАНИМИ РАМАМИ

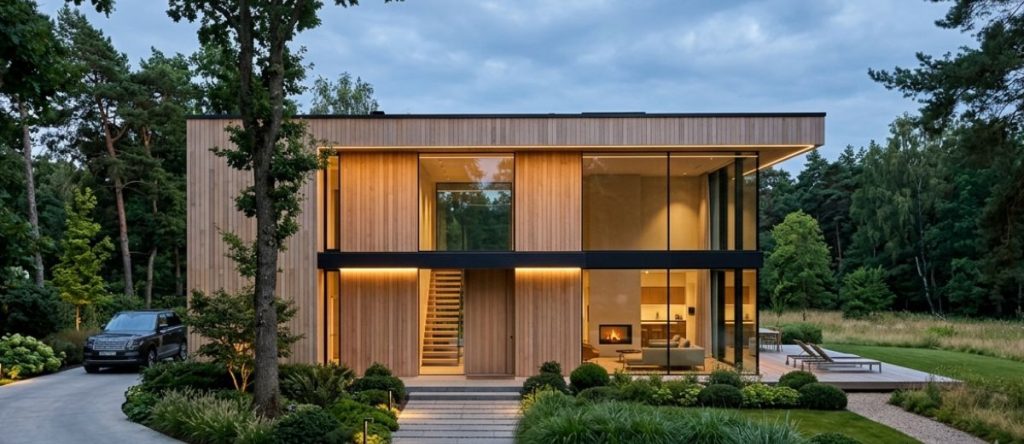

Концепція вікон з прихованими рамами полягає у досягненні максимальної візуальної легкості та мінімалізму, де віконний профіль повністю або майже повністю прихований у стіновій конструкції. Це створює ефект 'плаваючого' скла, дозволяючи природному світлу безперешкодно проникати всередину і візуально розширювати простір. Основним елементом тут є спеціально розроблений профіль, який має значно меншу видиму ширину, ніж традиційні системи, а частина або весь профіль інтегрується в товщу стіни або фасадного утеплювача. Це досягається за рахунок використання інноваційних матеріалів та конструктивних рішень, таких як алюмінієві багатокамерні профілі з інтегрованими теплоізоляційними вставками з поліаміду або інших низькотеплопровідних матеріалів. Така інтеграція не тільки поліпшує естетику, але й дозволяє досягти безпрецедентної архітектурної чистоти, що є особливо цінним для проєктів у стилі мінімалізму, хай-тек або сучасного модерну. Важливо відзначити, що видима частина профілю, як правило, не перевищує 20-30 мм, тоді як у стандартних системах цей показник може сягати 70-100 мм. Це значно збільшує площу скління і покращує панорамний огляд, що є однією з ключових переваг таких вікон.

Дизайн профілю для прихованих рам вимагає високої точності виготовлення та монтажу. Профілі часто мають посилену конструкцію для забезпечення жорсткості та стійкості до вітрових навантажень, оскільки видима частина їхнього перерізу мінімальна. Системи можуть бути виконані з алюмінію, що забезпечує міцність та довговічність, або з гібридних матеріалів (алюміній-дерево), що поєднують естетику натурального дерева з зовнішньою стійкістю алюмінію. Для досягнення максимальної теплотехнічної ефективності, у профілях застосовуються спеціальні термічні розриви та внутрішні камери, заповнені ізоляційними матеріалами. Це забезпечує відповідність сучасним стандартам енергоефективності, таким як ті, що визначені в ДБН В.2.6-31:2021 'Теплова ізоляція будівель' для України. Наприклад, для житлових будівель, мінімальний опір теплопередачі (R) для вікон повинен становити не менше 0,75 м²·К/Вт у першій температурній зоні (більша частина України). Профілі з прихованими рамами здатні перевищувати ці показники, досягаючи R-значень до 1,20 м²·К/Вт і вище, що відповідає U-значенням менше 0,83 Вт/(м²·К), а у деяких випадках і до 0,70 Вт/(м²·К). Це дозволяє реалізувати проєкти з майже нульовим споживанням енергії (ZEB - Zero Energy Building) та відповідати міжнародним стандартам BREEAM або LEED. Таким чином, вибір вікон з прихованими рамами – це інвестиція у довговічність, енергоефективність та неперевершену естетику будівлі.

Вибір склопакета є критично важливим для вікон з прихованими рамами, оскільки він становить основну площу світлопрозорої конструкції і відповідає за більшу частину теплоізоляційних та акустичних характеристик. Для таких систем, як правило, використовуються багатокамерні склопакети, що складаються з двох, трьох або навіть чотирьох стекол. Найбільш поширеними є двокамерні склопакети (три скла) з енергозберігаючим покриттям та заповненням інертними газами. Оптимальні показники U-value для таких склопакетів коливаються в межах 0,5 – 0,7 Вт/(м²·К) для центральних зон України. Для досягнення таких результатів, використовуються низькоемісійні (Low-E) покриття, що наносяться на одну або кілька поверхонь скла, відбиваючи теплове випромінювання назад у приміщення взимку і від зовнішнього середовища влітку. Заповнення міжскляного простору аргоном або криптоном значно знижує теплопровідність, оскільки ці гази мають меншу теплопровідність порівняно з повітрям (для аргону близько на 30% менше).

Конструкція склопакета для вікон з прихованими рамами також передбачає використання 'теплих' дистанційних рамок (Warm Edge Spacers) з полімерних матеріалів або нержавіючої сталі. Ці рамки мінімізують теплові містки по периметру склопакета, де традиційно виникають найбільші тепловтрати та ризик утворення конденсату. Згідно з ДБН В.2.6-31:2021, для забезпечення комфортного мікроклімату та запобігання конденсації, температура внутрішньої поверхні вікна не повинна бути нижчою за точку роси. Використання таких рішень дозволяє досягти показників лінійного коефіцієнта теплопередачі крайової зони склопакета (Ψg) на рівні 0,03-0,05 Вт/(м·К) замість типових 0,06-0,08 Вт/(м·К) для алюмінієвих дистанційних рамок. Додатково можуть застосовуватися інтелектуальні склопакети з можливістю зміни світлопропускання або тонування, що забезпечує додатковий контроль над освітленням та сонячним теплом. Такі інноваційні рішення, як CLT панелі, які часто використовуються в сучасному будівництві, ідеально поєднуються з вікнами, що мають високі показники теплоізоляції. Загальна ефективність системи 'вікно-стіна' значно зростає, якщо кожен компонент оптимізовано для мінімального теплообміну, забезпечуючи стабільну внутрішню температуру та зменшуючи витрати на опалення та кондиціонування.

Досягнення високих теплотехнічних показників (U/R) для вікон з прихованими рамами є одним з найскладніших інженерних завдань, оскільки вимагає ретельного проєктування та монтажу. Прихована рама, будучи інтегрованою в стіну, вимагає особливих підходів до теплоізоляції навколо неї, щоб уникнути утворення містків холоду. Коефіцієнт теплопередачі (U-value) для всієї віконної конструкції з прихованими рамами, згідно сучасних європейських стандартів (EN 14351-1), повинен бути значно нижчим за 1,0 Вт/(м²·К) для досягнення класу А++ енергоефективності, а для пасивних будинків – до 0,8 Вт/(м²·К) і нижче. Це включає в себе не тільки показники склопакета (Ug), але й профілю (Uf) та лінійний коефіцієнт теплопередачі по периметру склопакета (Ψg) і по периметру примикання до стіни (Ψinst).

Для оптимізації U/R інтегрованих систем використовуються такі ключові рішення. По-перше, профілі виготовляються з багатокамерними внутрішніми структурами, заповненими термоізоляційними матеріалами (наприклад, пінополіуретаном або спіненим поліетиленом), які значно знижують конвективні та провідні втрати тепла. По-друге, застосовується технологія 'винесеного монтажу', коли віконна рама встановлюється у зовнішній шар утеплювача або на спеціальні монтажні кронштейни, що забезпечує її розташування в площині теплового контуру будівлі. Це мінімізує вплив основної конструкції стіни на тепловий потік через віконний блок. По-третє, використовуються спеціальні термоізоляційні коробки або елементи, які повністю огортають приховану частину рами, утворюючи безперервний тепловий контур. Це особливо важливо для українського клімату, де температурні перепади можуть бути значними, а ДБН В.2.6-31:2021 встановлює підвищені вимоги до теплоізоляції зовнішніх огороджувальних конструкцій для забезпечення комфорту та мінімізації енерговитрат. Правильно виконана теплоізоляція навколо інтегрованої рами може знизити загальне U-value вікна на 0,1-0,2 Вт/(м²·К), що є суттєвим внеском в енергоефективність будівлі. Бездоганне проєктування інженерних систем, включаючи систему вентиляції, також грає важливу роль у підтримці оптимального мікроклімату та ефективній вентиляції.

Монтаж вікон з прихованими рамами – це високоточний процес, що вимагає глибоких знань та спеціалізованого обладнання, оскільки від його якості залежить не лише естетика, а й функціональність, теплотехнічні показники та довговічність усієї конструкції. Ключовою особливістю є інтеграція рами безпосередньо в тепловий контур будівлі, що досягається за допомогою так званого 'теплого монтажу' або 'монтажу за ДСТУ Б В.2.6-146:2010'. Цей метод передбачає створення багатошарового герметичного шва з трьох рівнів: внутрішній пароізоляційний шар, центральний теплоізоляційний шар та зовнішній паропроникний гідроізоляційний шар.

Перший етап – це підготовка віконного отвору. Отвір повинен бути ідеально рівним, з мінімальними відхиленнями за геометрією (до 2-3 мм на метр), щоб забезпечити точне позиціонування рами. Після цього на зовнішню поверхню отвору кріпляться спеціальні розширювальні профілі або кронштейни, які виводять площину встановлення рами в зону теплоізоляційного шару стіни. Сама рама, як правило, має підготовлені заводські елементи для кріплення, що забезпечує її надійну фіксацію до несучої стіни. Використання анкерних пластин, що кріпляться до стіни через терморозриви, є обов'язковим для запобігання утворенню містків холоду. Після фіксації рами виконується заповнення монтажного шва високоякісними поліуретановими пінами, які мають низьку теплопровідність та хороші адгезійні властивості. Надлишки піни обрізаються, а потім формуються зовнішній та внутрішній герметизуючі шари. Зовнішній шар – це, як правило, паропроникні дифузійні стрічки або еластичні герметики, що забезпечують захист від атмосферних опадів, але дозволяють відводити вологу з монтажного шва назовні. Внутрішній шар – це пароізоляційні стрічки або мастики, що запобігають проникненню вологи з приміщення в теплоізоляційний шар. Цей комплексний підхід гарантує довговічність віконної системи та її високі енергоефективні характеристики. Для складних архітектурних рішень потрібен досвідчений архітектор, що розуміється на таких нюансах.

Критичним аспектом успішної реалізації вікон з прихованими рамами є детальний розбір та правильне виконання вузлів примикання віконного блоку до стінової конструкції. Основна мета – забезпечити повну безперервність теплового контуру, мінімізуючи лінійні теплові містки (Ψ-коефіцієнт). Згідно з EN ISO 10211, розрахунок цих коефіцієнтів є обов'язковим для підтвердження енергоефективності. Типовий вузол примикання для прихованої рами включає кілька ключових елементів та шарів:

1. Несуча стіна: Може бути виконана з цегли, бетону, газобетону або дерев'яного каркаса, як, наприклад, у проектах з використанням модульних будинків або CLT панелей. Важливо, щоб поверхня була рівною та підготовленою до монтажу.
2. Проміжний профіль/Консольні кронштейни: Для винесення віконної рами в площину теплоізоляційного шару використовуються спеціальні системні профілі або виносні консольні кронштейни з високою несучою здатністю та низькою теплопровідністю (наприклад, з армованого поліаміду або твердого пінополістиролу). Вони забезпечують механічну стійкість та терморозрив між рамою та несучою стіною.
3. Монтажний шов: Це простір між рамою та віконним отвором, який заповнюється високоякісною низькорозширювальною поліуретановою піною, що має високі теплоізоляційні властивості (λ ≈ 0,035 Вт/(м·К)).
4. Внутрішня пароізоляція: Стрічка або рідка мастика, що герметизує шов з боку приміщення, запобігаючи проникненню водяної пари з повітря приміщення в монтажний шов. Це критично важливо для уникнення зволоження утеплювача та втрати його теплоізоляційних властивостей.
5. Зовнішня гідроізоляція/паропроникний шар: Дифузійна стрічка або спеціальний еластичний герметик, що захищає монтажний шов від атмосферних опадів та вітру, але дозволяє волозі, що накопичується в шві, вільно випаровуватися назовні.
6. Зовнішній утеплювач: Після монтажу вікна, зовнішня теплоізоляція фасаду (мінеральна вата, пінополістирол) накладається таким чином, щоб повністю перекрити приховану частину віконної рами, створюючи єдиний, безперервний тепловий контур. Це забезпечує мінімальний Ψ-коефіцієнт і запобігає появі 'холодних кутів' та конденсату. Наприклад, для досягнення стандарту пасивного будинку, Ψ-коефіцієнт вузлів примикання не повинен перевищувати 0,01 Вт/(м·К).

Детальне проєктування цих вузлів, часто із застосуванням BIM-моделювання та термографічного аналізу, дозволяє ще на етапі проєктування виявити та усунути потенційні містки холоду. Це забезпечує відповідність ДБН В.2.6-31:2021 та європейським стандартам енергоефективності, гарантуючи довговічність та комфорт експлуатації.

Застосування вікон з прихованими рамами в Україні вимагає чіткого дотримання будівельних норм та правил, зокрема Державних будівельних норм (ДБН) та врахування специфіки кліматичних зон. Основним регуляторним документом є ДБН В.2.6-31:2021 'Теплова ізоляція будівель', який встановлює мінімальні вимоги до опору теплопередачі (R) для світлопрозорих огороджувальних конструкцій. Для більшості території України (перша температурна зона), мінімальне значення R для вікон повинно становити не менше 0,75 м²·К/Вт (що еквівалентно U-value не вище 1,33 Вт/(м²·К)). Для другої температурної зони (південь України) – не менше 0,60 м²·К/Вт (U-value не вище 1,67 Вт/(м²·К)). Вікна з прихованими рамами, завдяки своїй конструкції та використанню високоякісних склопакетів та профілів, здатні значно перевищувати ці вимоги.

Щоб відповідати українським ДБН та забезпечувати максимальну ефективність в умовах місцевого клімату (значні перепади температур, сильні вітри), необхідно звертати особливу увагу на наступні аспекти:

• U-value віконного блоку: Загальний коефіцієнт теплопередачі вікна (Uw) повинен бути розрахований з урахуванням Uf (профіль), Ug (склопакет) та Ψg (крайовий ефект склопакета), а також Ψinst (лінійний місток холоду у вузлах примикання до стіни). Для прихованих рам Uw має бути в діапазоні 0,7-1,0 Вт/(м²·К) для більшості проєктів.
• Повітропроникність: Згідно з ДСТУ Б В.2.6-146:2010 'Вікна та двері. Методи випробувань на повітропроникність та водонепроникність', вікна з прихованими рамами повинні забезпечувати високий клас повітропроникності (клас 4), що означає мінімальні втрати тепла через інфільтрацію повітря.
• Водонепроникність: Для запобігання проникненню атмосферних опадів, особливо в умовах інтенсивних дощів та косих злив, віконні системи повинні відповідати високим класам водонепроникності (клас Е1050 або вище за європейською класифікацією EN 12208).
• Опір вітровому навантаженню: З урахуванням вітрових навантажень у різних регіонах України, вікна повинні мати відповідний клас опору вітровому навантаженню (наприклад, клас С5 за EN 12210), що забезпечується жорсткістю профілів та надійністю кріплення.

Правильний вибір матеріалів та бездоганний монтаж за 'теплою' технологією гарантує, що вікна з прихованими рамами будуть ефективно функціонувати протягом усього терміну експлуатації, відповідаючи найвищим стандартам енергоефективності та комфорту.

Експлуатація та догляд за вікнами з прихованими рамами, хоча й мають свої особливості, не є надмірно складними, але вимагають уваги до деталей для збереження їхньої функціональності та естетики на довгі роки. Завдяки мінімальній видимій частині профілю, основний акцент у догляді зміщується на склопакети та фурнітуру, яка відповідає за відкривання/закривання.

Догляд за склопакетами: Скляні поверхні слід регулярно очищати від пилу, бруду та інших забруднень. Рекомендується використовувати м'які миючі засоби без абразивних компонентів та спирту, а також м'які тканини або губки, що не залишають подряпин. Для великих площ скління можуть застосовуватися спеціальні телескопічні мийки. Важливо уникати контакту агресивних хімічних речовин з покриттями Low-E, оскільки це може пошкодити їхню структуру. Також варто періодично перевіряти герметичність склопакетів – відсутність конденсату всередині камер є показником цілісності. Якщо конденсат з'являється, це свідчить про розгерметизацію і необхідність заміни склопакета.

Догляд за фурнітурою: Системи прихованих рам оснащуються сучасною фурнітурою, яка також прихована в профілі. Проте, вона потребує регулярного технічного обслуговування. Рекомендується щорічно змащувати рухомі частини фурнітури спеціальним маслом без кислот та смол (наприклад, машинним маслом або силіконовим спреєм). Це забезпечить плавність ходу, легкість відкривання та закривання, а також запобігне зносу механізмів. Також слід перевіряти міцність кріплення фурнітури і, за необхідності, підтягувати гвинти. Якщо виникають проблеми з регулюванням стулки або щільністю прилягання, краще звернутися до кваліфікованих фахівців.

Догляд за дренажними отворами: У вікнах з прихованими рамами, як і в будь-яких інших, передбачені дренажні отвори для відведення конденсату та дощової води, що може потрапити в простір між рамою та стулкою. Важливо періодично очищати ці отвори від бруду, листя та інших перешкод, щоб забезпечити їхню вільну прохідність. Засмічення дренажу може призвести до накопичення води та потенційного пошкодження конструкції. Регулярний і правильний догляд значно продовжить термін служби ваших вікон, зберігаючи їхні високі експлуатаційні характеристики та бездоганний зовнішній вигляд.

Порівняльний аналіз вікон з прихованими рамами та традиційних віконних систем демонструє значні переваги перших, особливо в контексті сучасної архітектури та вимог до енергоефективності. Цей бенчмарк охоплює кілька ключових параметрів:

1. Естетика та дизайн:

• Приховані рами: Пропонують мінімалістичний, майже невидимий профіль, що створює ефект суцільного скління. Це забезпечує максимальне проникнення світла та безперешкодний панорамний вид, стираючи межі між інтер'єром та екстер'єром. Ідеально підходять для архітектурних стилів, де цінується чистота ліній та великі скляні площі.
• Стандартні системи: Мають видимі масивні профілі (часто 70-100 мм і більше), які можуть порушувати візуальну цілісність фасаду та інтер'єру. Обмежують площу скління та можуть створювати візуальні бар'єри.

2. Теплотехнічні характеристики (U-value):

• Приховані рами: Завдяки багатокамерним профілям з термічними розривами та інтеграції в тепловий контур стіни (винесений монтаж), досягають надзвичайно низьких U-values (Uw від 0,7 до 1,0 Вт/(м²·К)). Це сприяє мінімізації тепловтрат та значній економії на опаленні.
• Стандартні системи: Хоча сучасні стандартні вікна також можуть мати хороші показники (Uw від 1,0 до 1,5 Вт/(м²·К)), вони рідко досягають рівня прихованих рам через більшу площу видимого профілю та складність інтеграції в площину утеплення без лінійних містків холоду.

3. Повітро- та водонепроникність:

• Приховані рами: Завдяки високоточній конструкції та багаторівневим системам ущільнення, забезпечують виняткову герметичність (клас 4 повітропроникності, клас Е1050+ водонепроникності).
• Стандартні системи: Можуть мати хороші показники, але часто демонструють нижчі класи порівняно з преміальними системами прихованих рам.

4. Складність монтажу та вартість:

• Приховані рами: Монтаж є більш складним, трудомістким та вимагає високої кваліфікації виконавців, що збільшує загальну вартість. Проте, ця інвестиція окупається в довгостроковій перспективі за рахунок енергоефективності та естетики.
• Стандартні системи: Монтаж простіший та дешевший, що робить їх більш доступними, але може призвести до компромісів у теплотехніці та зовнішньому вигляді.

Висновок: Вікна з прихованими рамами є передовим рішенням для проєктів, де пріоритетом є бездоганна естетика, максимальне природне освітлення та найвищі показники енергоефективності. Хоча початкові інвестиції можуть бути вищими, довгострокові переваги роблять їх раціональним вибором для будівництва преміум-класу та об'єктів з підвищеними вимогами до сталості. Навіть такі будівельні процеси як монтаж даху вимагають подібної точності та інтеграції.
