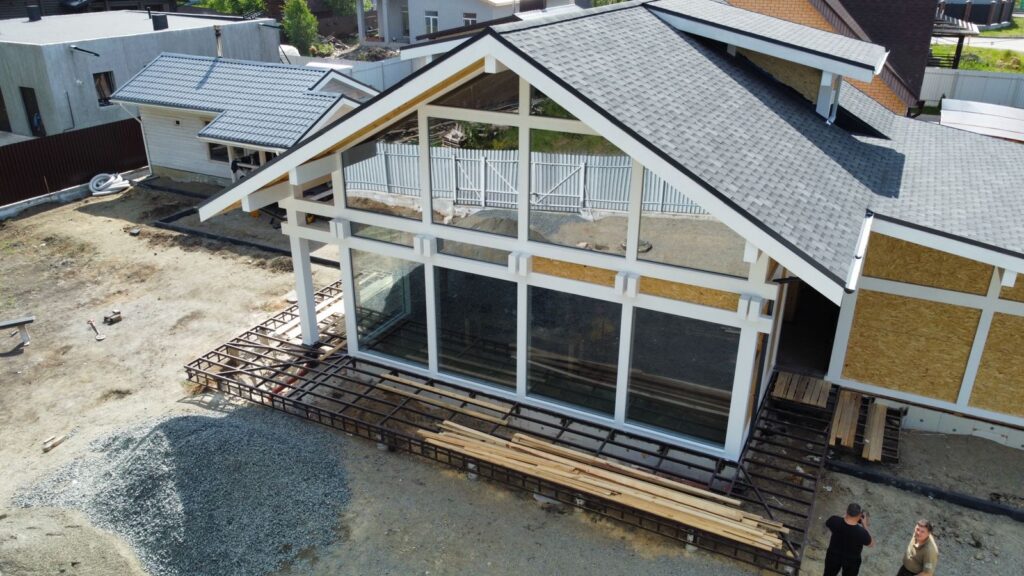

PROGETTO DI CASA FACHWERK "BAVIERA"

Casa Fachwerk in legno di due piani, di classe comfort, con vetrate panoramiche e struttura in trave lamellare. Casa per la residenza permanente.

Dimensioni della casa: 11,3 x 10,5 m. Larghezza della facciata: 8,5 m. Alla casa è annesso un garage per 2 auto. Superficie totale della casa: 247 m², di cui 44 m² di garage. Altezza del primo piano: 2,85 m. Altezza del secondo piano al colmo: 3,5 m. Altezza della parete di attico (raccordo della copertura con la parete del secondo piano): 1,2 m. Altezza della casa: 7 m.

Al secondo piano è possibile prevedere una doppia altezza (soppalco a doppia luce).

Struttura portante della casa.
Il sistema portante a travi della casa è realizzato in trave lamellare con incastro a coppa: pilastri d’angolo 250×270 mm, montanti di facciata 180 x 250 mm. Basamento inferiore 140×210 mm. Cordolo superiore 180×250 mm. Solai interpiano – travi doppie 2x140x250 mm. Travetti del pavimento al 2° piano 84×180 mm, fissaggio a coda di rondine.

Copertura.
Tegola metallica MP Tramontana-M NormanMP (PE-01-7024-0.5). Colmo, sgocciolatoi, scossaline di gronda, canale di gronda. Travetti del tetto – tavola secca calibrata 42×180 mm. Tavola di gronda e di testata incollata 42×252 mm.

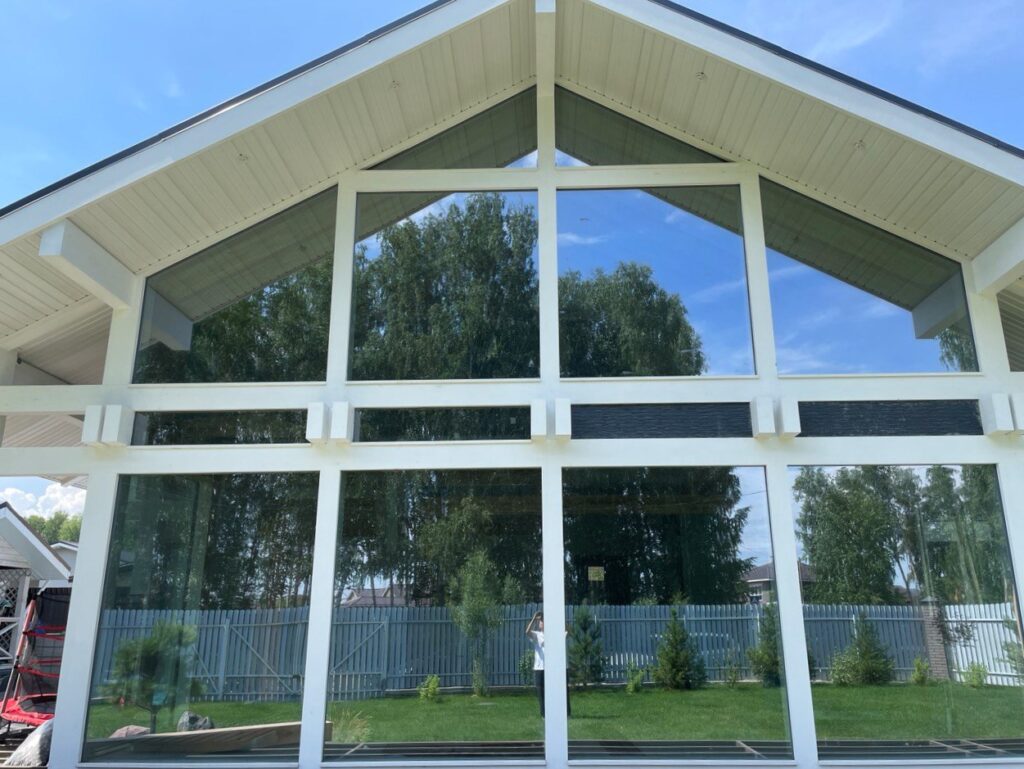

Vetrate senza telaio della facciata anteriore.
Vetrate senza telaio, doppia camera, antiurto, insonorizzanti, a risparmio energetico, in vetro temperato triplo 8-6-6 mm, con distanziatori termici in plastica da 18 mm, profondità di sigillatura 4 mm. Spessore della vetrata 56 mm.
