PROYECTO DE CASA DE ENTRAMADO LIGERO "OPEN"

Casa de entramado ligero de clase premium con acristalamiento panorámico y estructura de madera laminada encolada. Casa para residencia permanente.

Dimensiones generales de la casa 7,5×11 m. Superficie total de la casa 165 m². Altura de la planta baja 2,7 m. Altura de la planta alta en la cumbrera 3,5 m. Altura del muro de hastial 1,5 m (encuentro del tejado con el muro de la planta alta). Altura de la casa 6,9 m. En la planta alta está prevista una doble altura.

El kit de casa incluye el acristalamiento sin marco de la fachada frontal, con la posibilidad de acristalamiento adicional de las fachadas laterales y trasera.

Estructura portante de la casa.
El sistema de postes y vigas de la casa está hecho de vigas laminadas encoladas con ensamble en copa: postes de esquina 250×250 mm, postes de fachada 180×250 mm. Solera inferior 140×210 mm. Solera superior 180×250 mm. Forjados entre plantas – vigas dobles 2x140x250 mm. Viguetas de suelo de la 2ª planta 84×180 mm, fijación en cola de milano.

Cubierta.
Teja metálica MP Tramontana- NormanMP (PE-01-7024-0.5). Cumbrera, goteros, tablas de viento, canalones. Cabrios – tabla seca, calibrada 42×180 mm. Tabla de viento y de alero laminada encolada 42×252 mm.

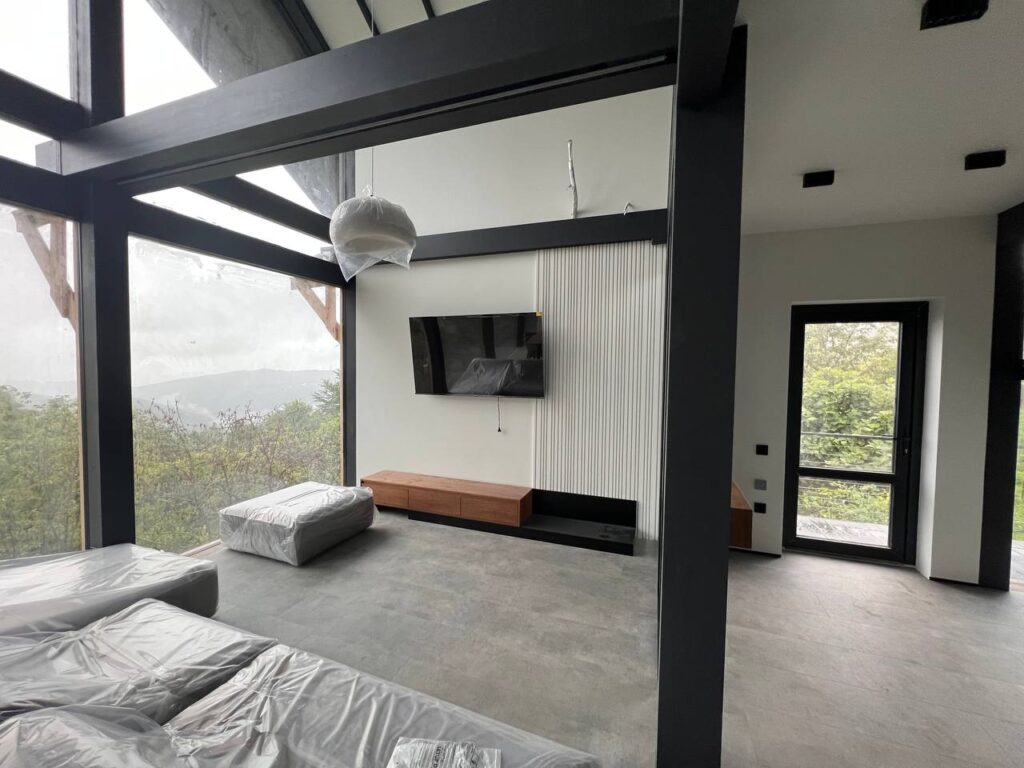

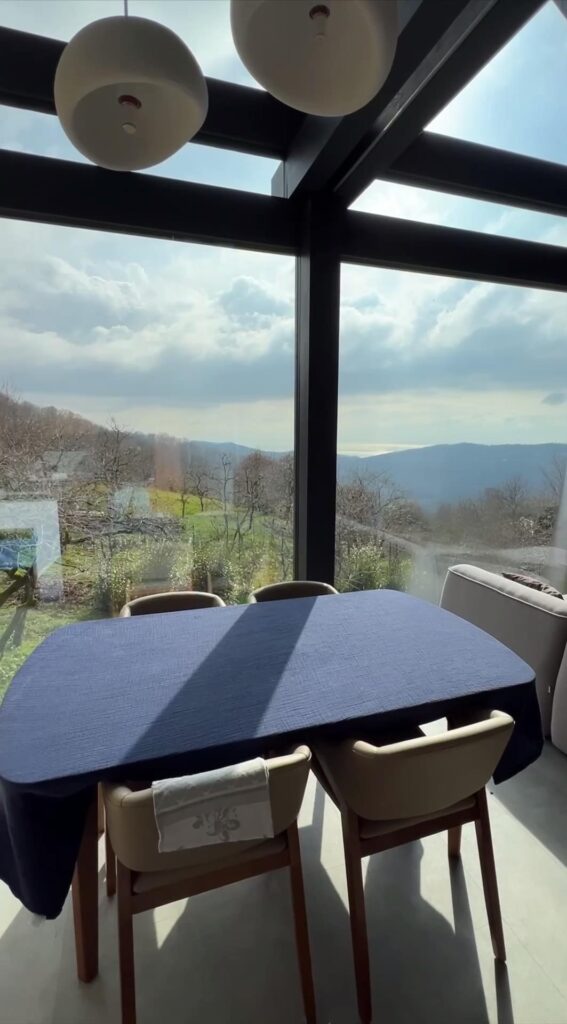

Acristalamiento sin marco de la fachada frontal.
Vidrios dobles sin marco, resistentes a impactos, insonorizados, de bajo consumo energético, de vidrio templado triple 8-6-6 mm, con separadores térmicos de plástico de 18 mm, profundidad de sellado 4 mm, gas argón. Espesor del acristalamiento 56 mm.

Fijación: herrajes para el tensado de la estructura portante (varillas roscadas galvanizadas y tirafondos) en la cantidad especificada en el proyecto de la casa
